Введение

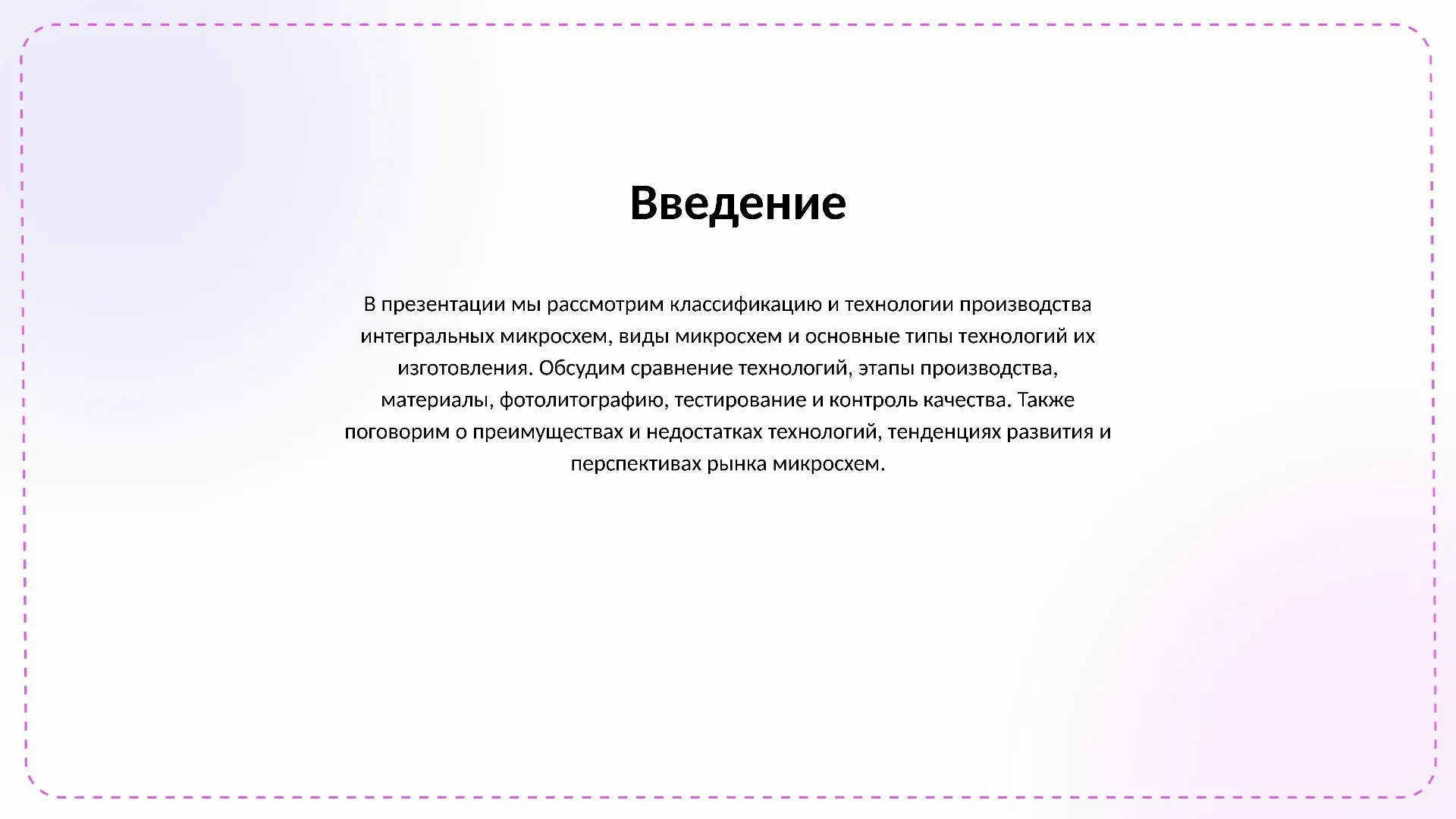

В презентации мы рассмотрим классификацию и технологии производства интегральных микросхем, виды микросхем и основные типы технологий их изготовления. Обсудим сравнение технологий, этапы производства, материалы, фотолитографию, тестирование и контроль качества. Также поговорим о преимуществах и недостатках технологий, тенденциях развития и перспективах рынка микросхем.

Виды интегральных микросхем

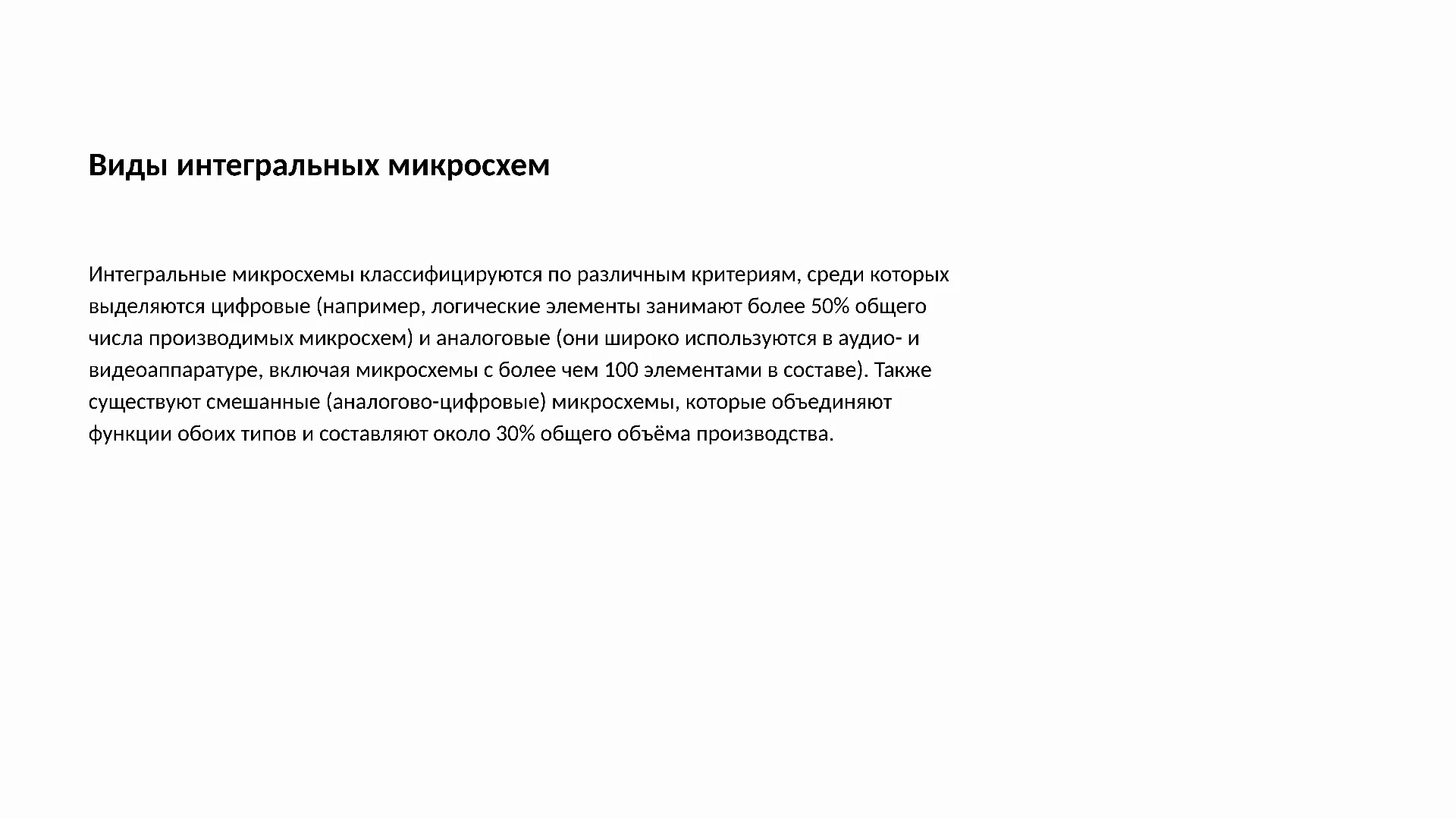

Интегральные микросхемы классифицируются по различным критериям, среди которых выделяются цифровые (например, логические элементы занимают более 50% общего числа производимых микросхем) и аналоговые (они широко используются в аудио- и видеоаппаратуре, включая микросхемы с более чем 100 элементами в составе). Также существуют смешанные (аналогово-цифровые) микросхемы, которые объединяют функции обоих типов и составляют около 30% общего объёма производства.

Основные типы технологий производства

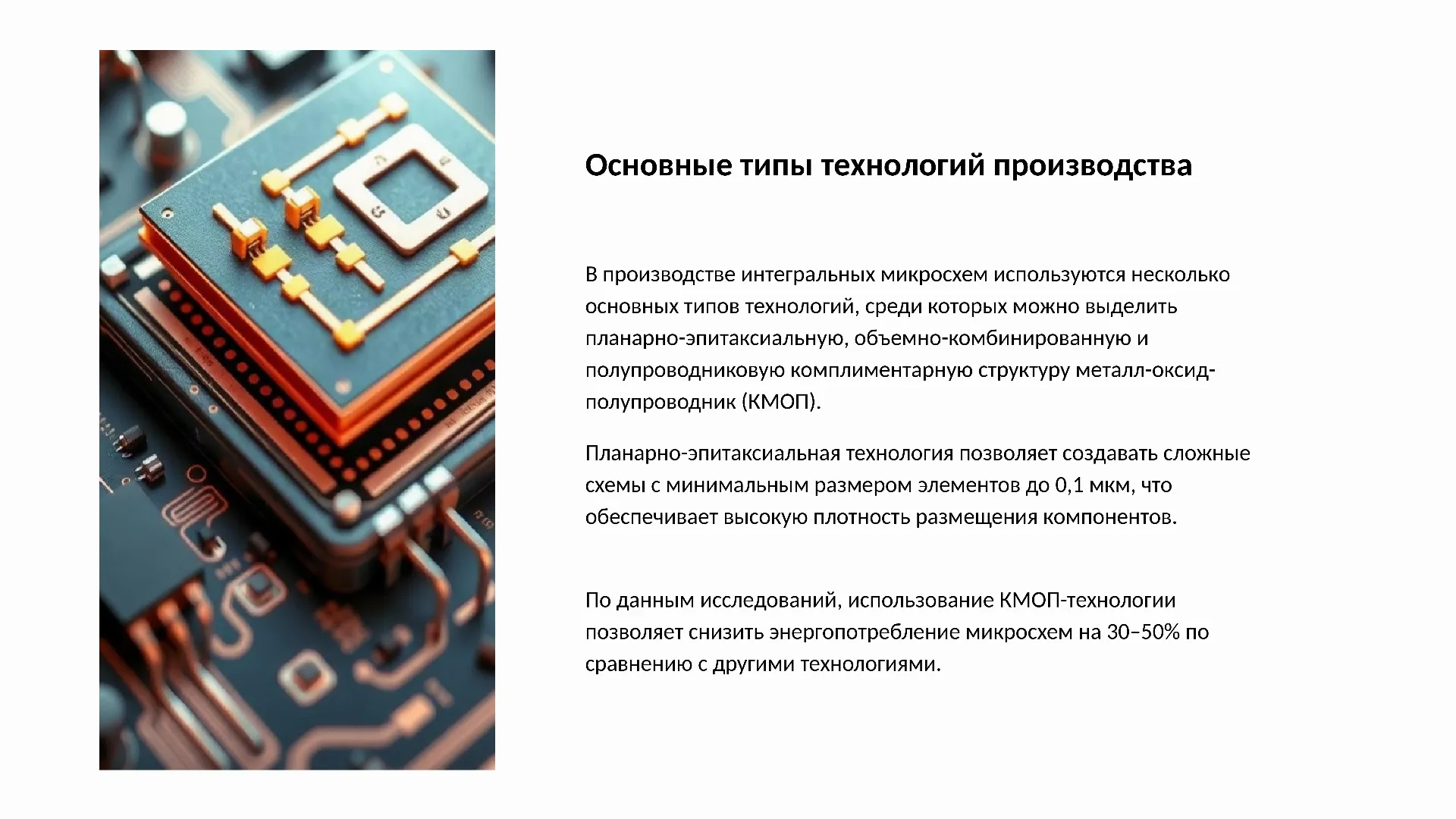

В производстве интегральных микросхем используются несколько основных типов технологий, среди которых можно выделить планарно-эпитаксиальную, объемно-комбинированную и полупроводниковую комплиментарную структуру металл-оксид-полупроводник (КМОП).

Планарно-эпитаксиальная технология позволяет создавать сложные схемы с минимальным размером элементов до 0,1 мкм, что обеспечивает высокую плотность размещения компонентов.

По данным исследований, использование КМОП-технологии позволяет снизить энергопотребление микросхем на 30–50% по сравнению с другими технологиями.

Этапы производства микросхем

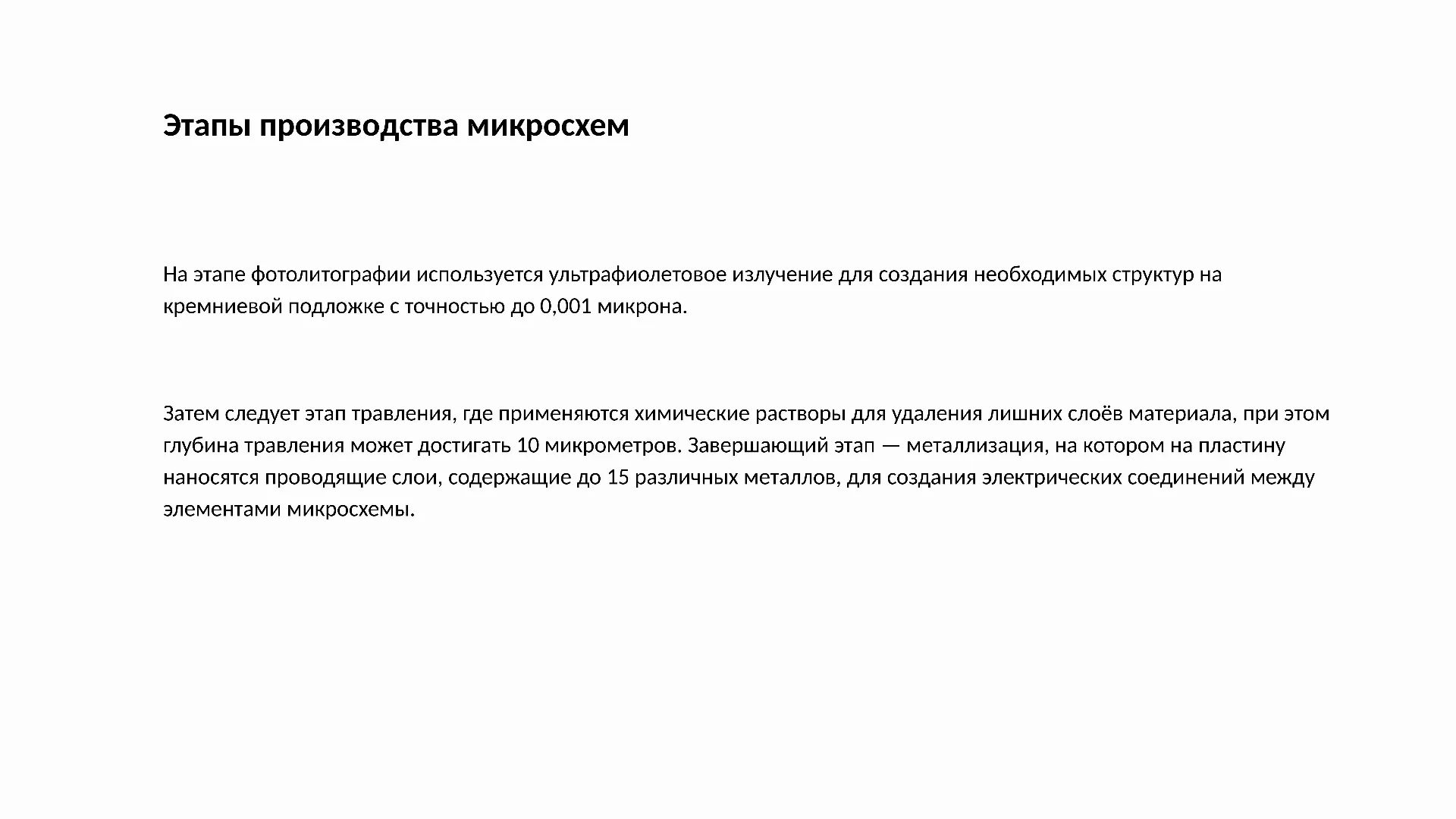

На этапе фотолитографии используется ультрафиолетовое излучение для создания необходимых структур на кремниевой подложке с точностью до 0,001 микрона.

Затем следует этап травления, где применяются химические растворы для удаления лишних слоёв материала, при этом глубина травления может достигать 10 микрометров. Завершающий этап — металлизация, на котором на пластину наносятся проводящие слои, содержащие до 15 различных металлов, для создания электрических соединений между элементами микросхемы.

Материалы для производства

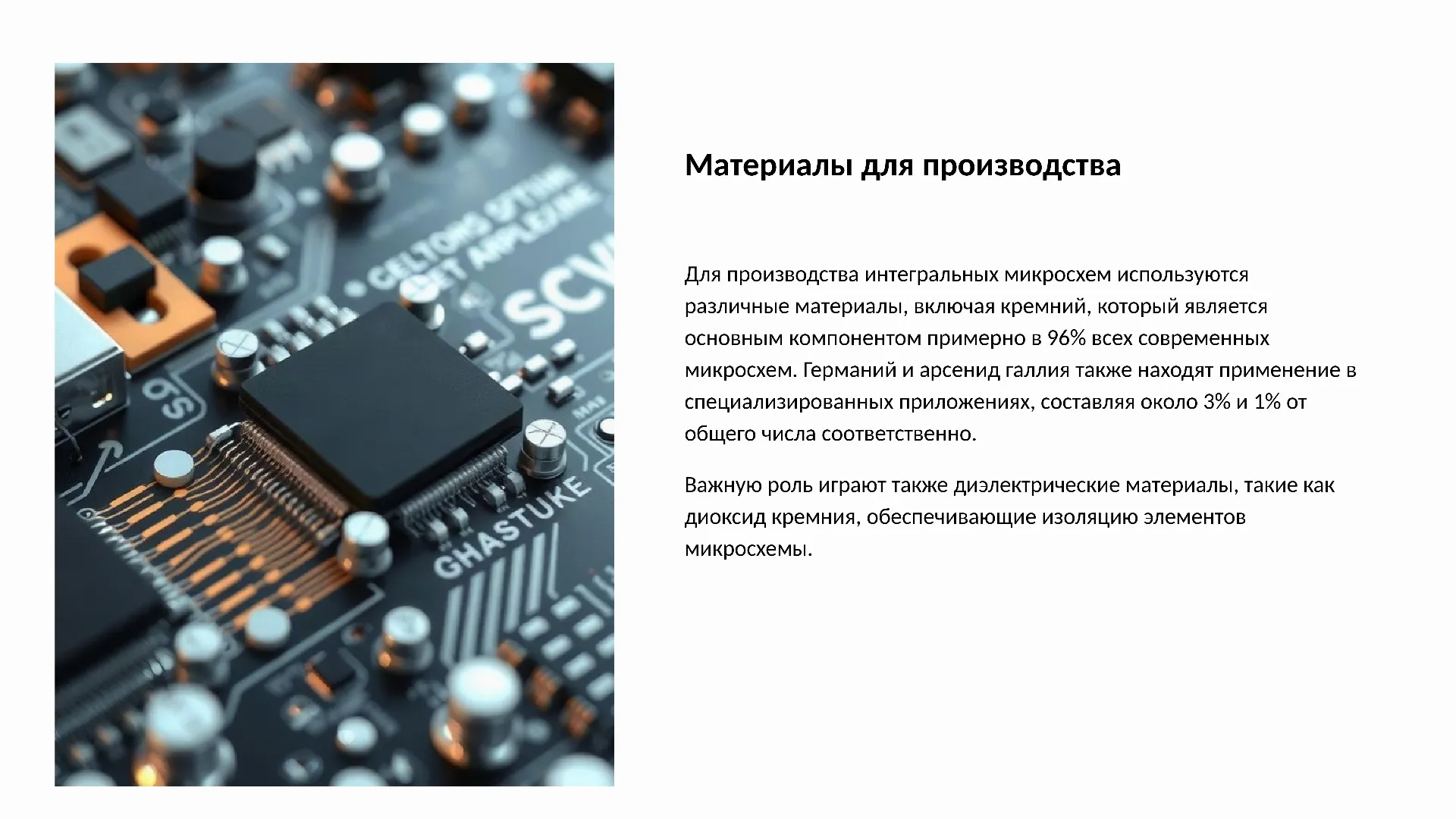

Для производства интегральных микросхем используются различные материалы, включая кремний, который является основным компонентом примерно в 96% всех современных микросхем. Германий и арсенид галлия также находят применение в специализированных приложениях, составляя около 3% и 1% от общего числа соответственно.

Важную роль играют также диэлектрические материалы, такие как диоксид кремния, обеспечивающие изоляцию элементов микросхемы.

Процессы фотолитографии

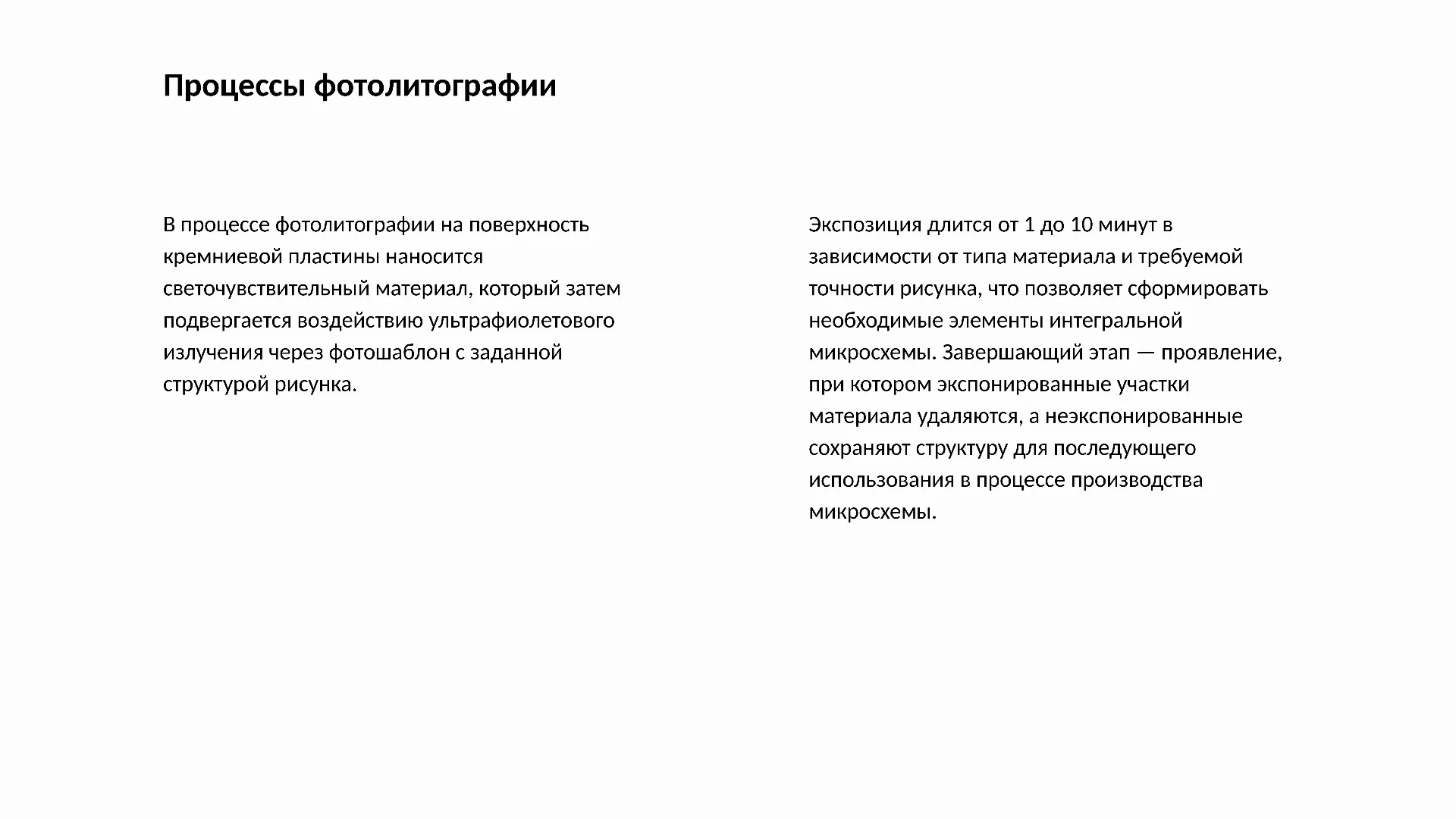

В процессе фотолитографии на поверхность кремниевой пластины наносится светочувствительный материал, который затем подвергается воздействию ультрафиолетового излучения через фотошаблон с заданной структурой рисунка.

Экспозиция длится от 1 до 10 минут в зависимости от типа материала и требуемой точности рисунка, что позволяет сформировать необходимые элементы интегральной микросхемы. Завершающий этап — проявление, при котором экспонированные участки материала удаляются, а неэкспонированные сохраняют структуру для последующего использования в процессе производства микросхемы.

Тестирование и контроль качества

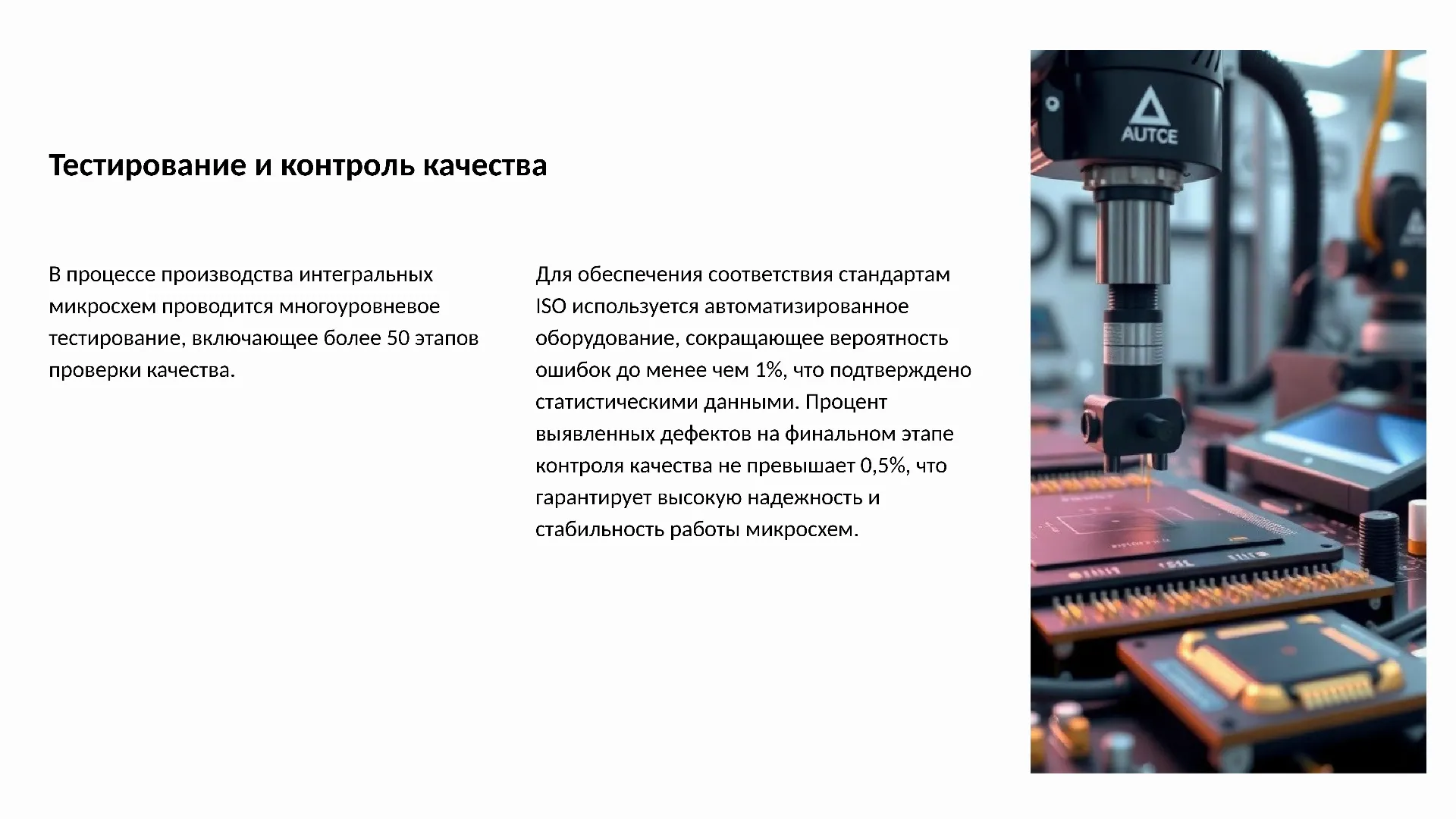

В процессе производства интегральных микросхем проводится многоуровневое тестирование, включающее более 50 этапов проверки качества.

Для обеспечения соответствия стандартам ISO используется автоматизированное оборудование, сокращающее вероятность ошибок до менее чем 1%, что подтверждено статистическими данными. Процент выявленных дефектов на финальном этапе контроля качества не превышает 0,5%, что гарантирует высокую надежность и стабильность работы микросхем.

Преимущества и недостатки технологий

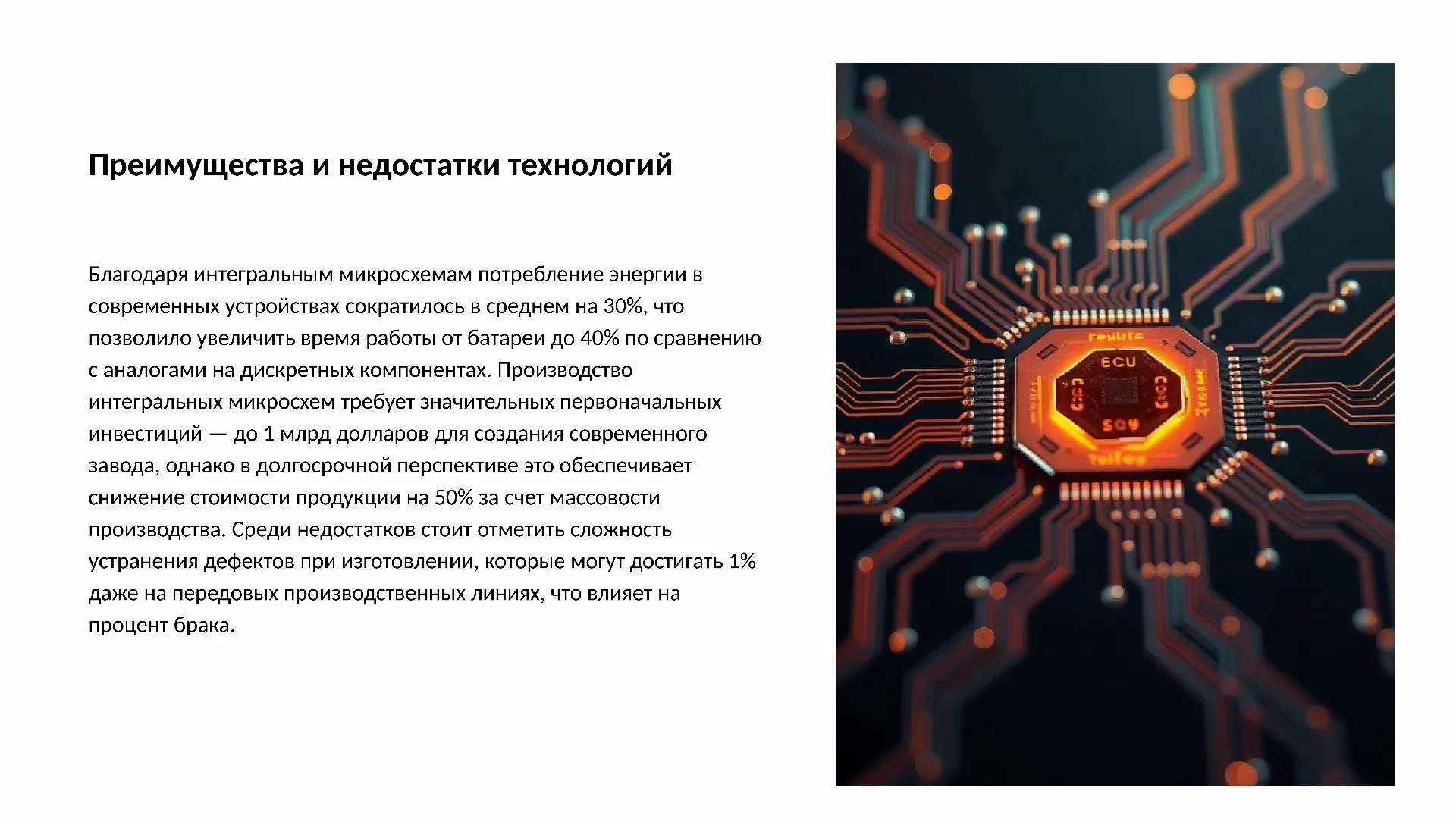

Благодаря интегральным микросхемам потребление энергии в современных устройствах сократилось в среднем на 30%, что позволило увеличить время работы от батареи до 40% по сравнению с аналогами на дискретных компонентах. Производство интегральных микросхем требует значительных первоначальных инвестиций — до 1 млрд долларов для создания современного завода, однако в долгосрочной перспективе это обеспечивает снижение стоимости продукции на 50% за счет массовости производства. Среди недостатков стоит отметить сложность устранения дефектов при изготовлении, которые могут достигать 1% даже на передовых производственных линиях, что влияет на процент брака.

Тенденции развития технологий

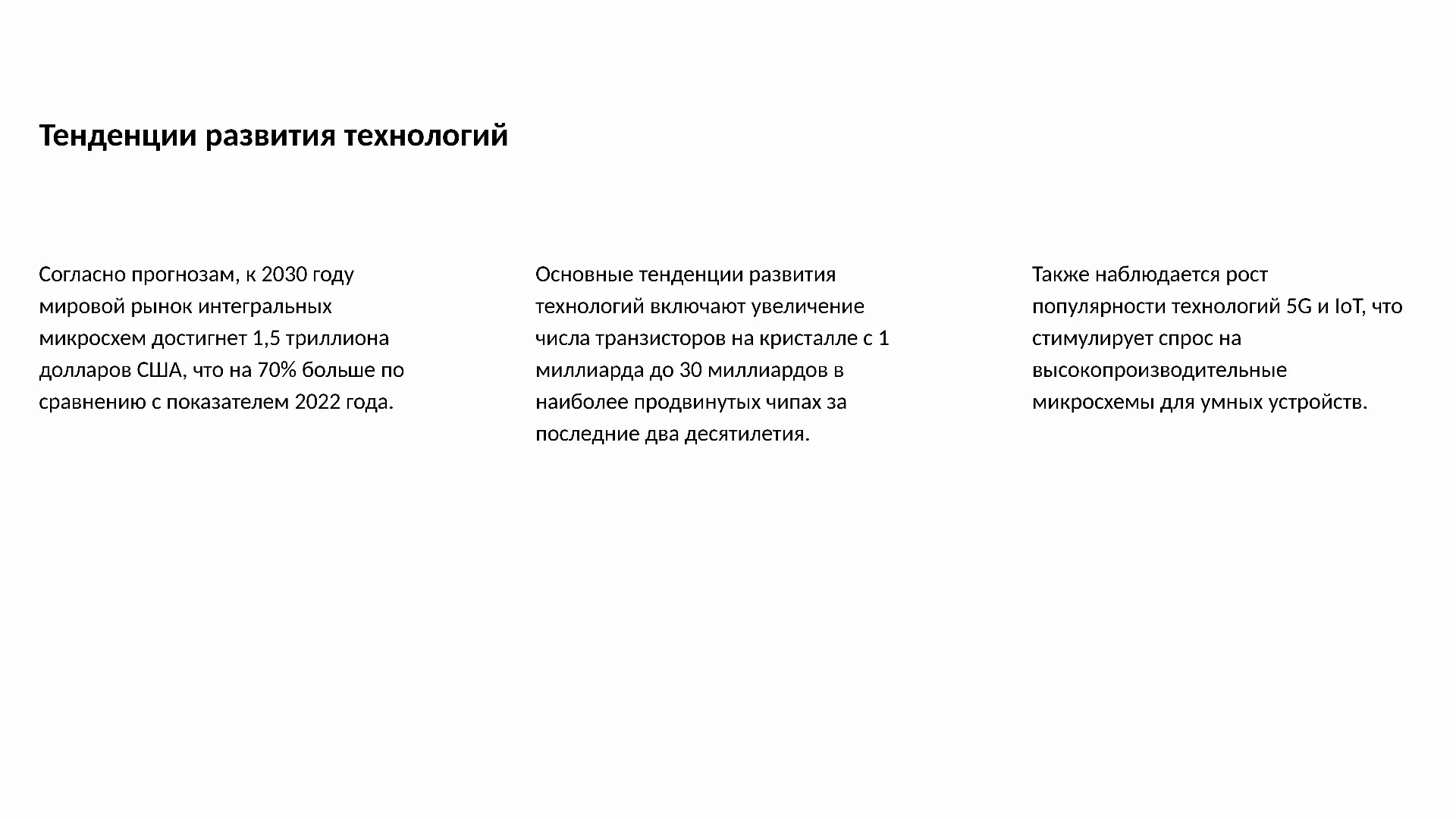

Согласно прогнозам, к 2030 году мировой рынок интегральных микросхем достигнет 1,5 триллиона долларов США, что на 70% больше по сравнению с показателем 2022 года.

Основные тенденции развития технологий включают увеличение числа транзисторов на кристалле с 1 миллиарда до 30 миллиардов в наиболее продвинутых чипах за последние два десятилетия.

Также наблюдается рост популярности технологий 5G и IoT, что стимулирует спрос на высокопроизводительные микросхемы для умных устройств.

Интеграция и многофункциональность

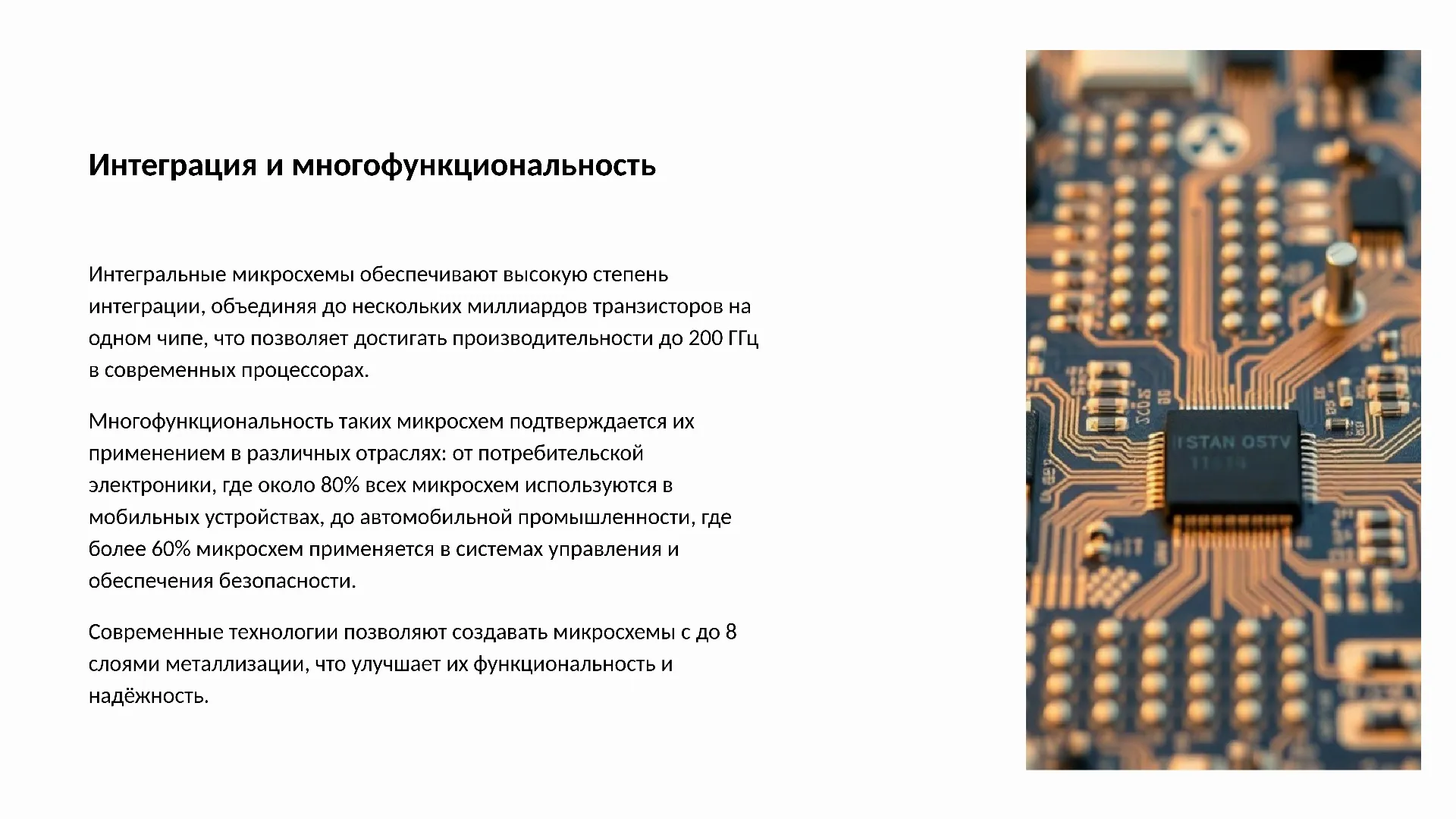

Интегральные микросхемы обеспечивают высокую степень интеграции, объединяя до нескольких миллиардов транзисторов на одном чипе, что позволяет достигать производительности до 200 ГГц в современных процессорах.

Многофункциональность таких микросхем подтверждается их применением в различных отраслях: от потребительской электроники, где около 80% всех микросхем используются в мобильных устройствах, до автомобильной промышленности, где более 60% микросхем применяется в системах управления и обеспечения безопасности.

Современные технологии позволяют создавать микросхемы с до 8 слоями металлизации, что улучшает их функциональность и надёжность.

Перспективы развития технологий производства

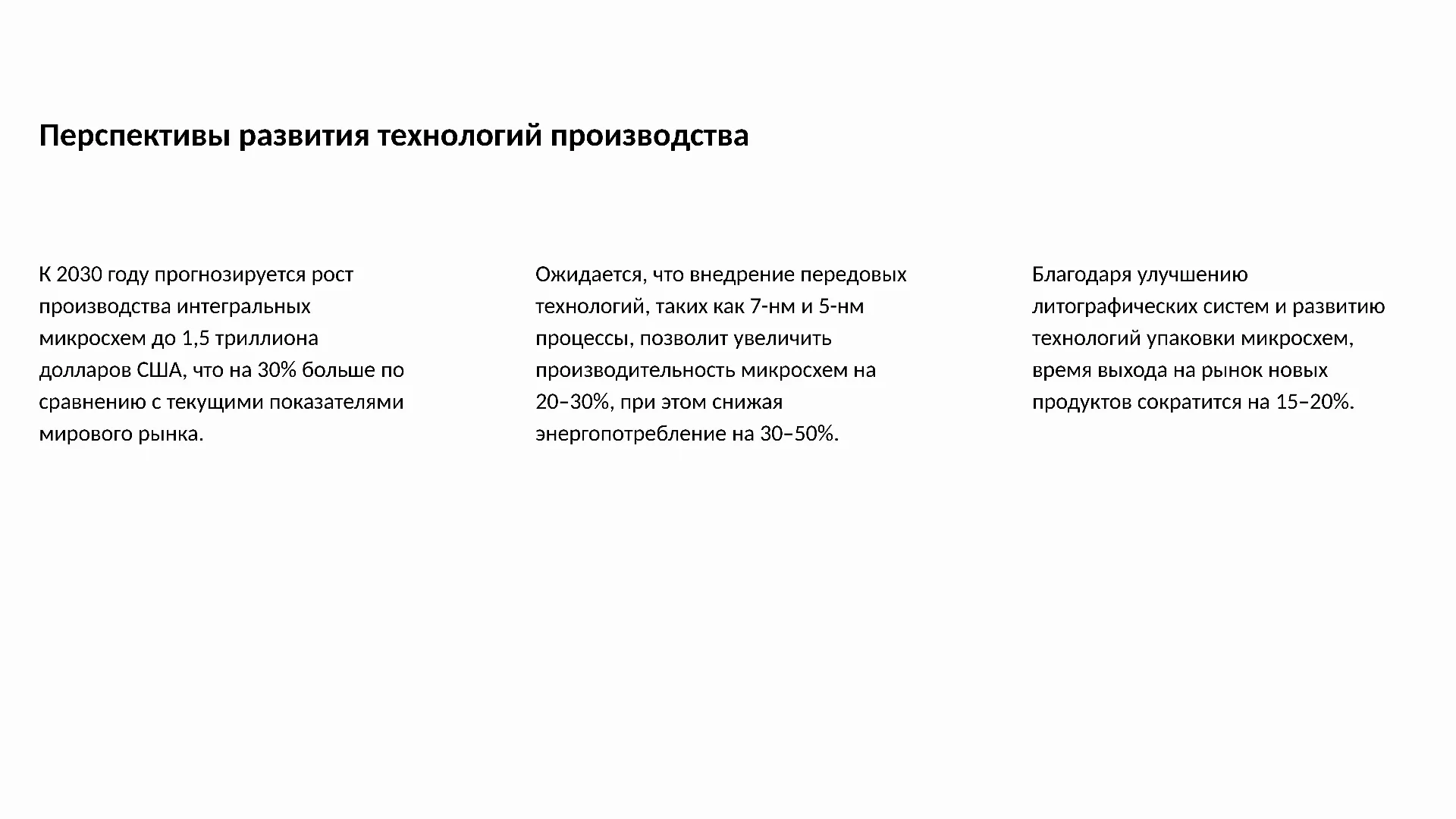

К 2030 году прогнозируется рост производства интегральных микросхем до 1,5 триллиона долларов США, что на 30% больше по сравнению с текущими показателями мирового рынка.

Ожидается, что внедрение передовых технологий, таких как 7-нм и 5-нм процессы, позволит увеличить производительность микросхем на 20–30%, при этом снижая энергопотребление на 30–50%.

Благодаря улучшению литографических систем и развитию технологий упаковки микросхем, время выхода на рынок новых продуктов сократится на 15–20%.

Прогноз развития рынка микросхем

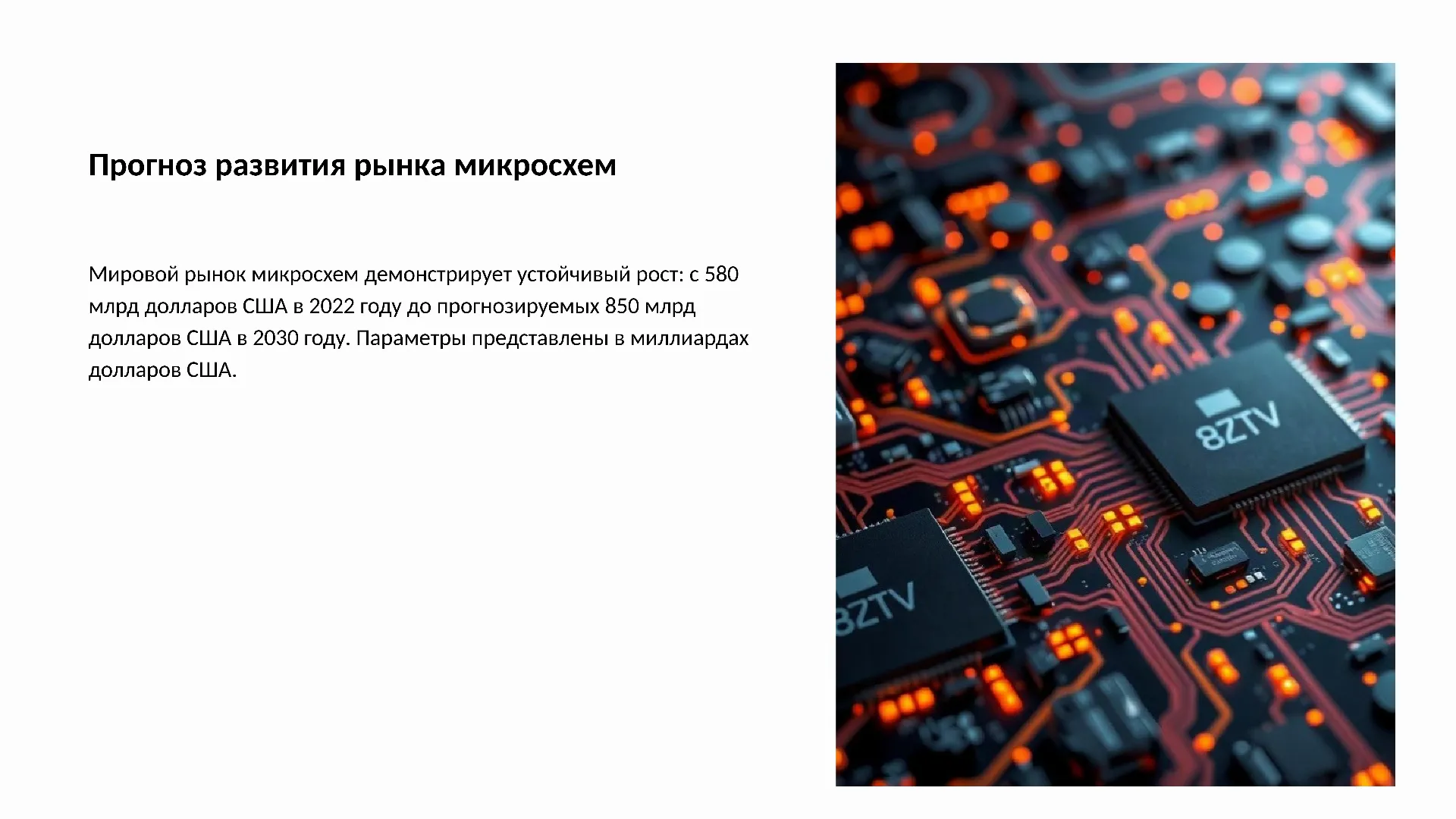

Мировой рынок микросхем демонстрирует устойчивый рост: с 580 млрд долларов США в 2022 году до прогнозируемых 850 млрд долларов США в 2030 году. Параметры представлены в миллиардах долларов США.

Спасибо за внимание!

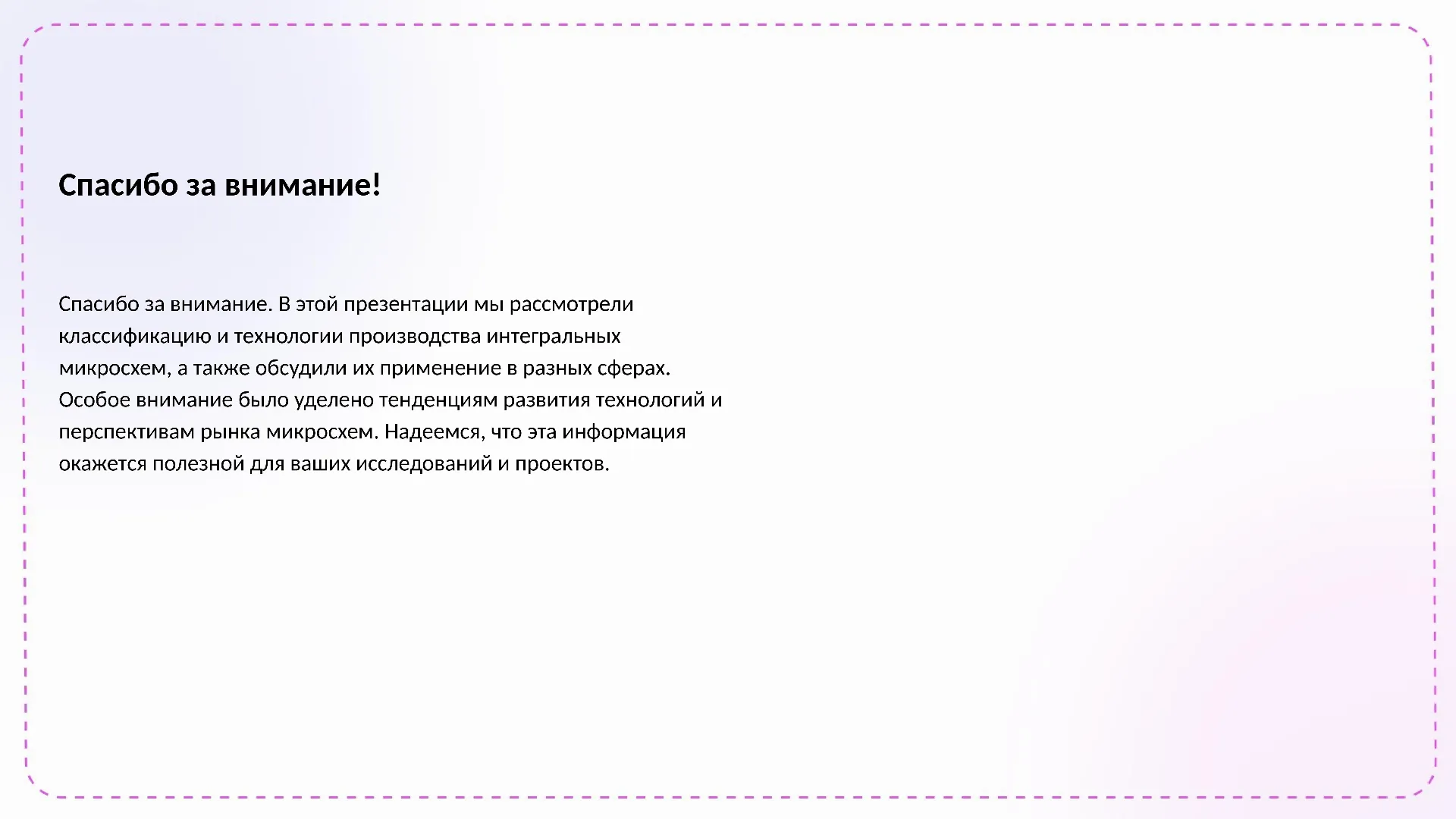

Спасибо за внимание. В этой презентации мы рассмотрели классификацию и технологии производства интегральных микросхем, а также обсудили их применение в разных сферах. Особое внимание было уделено тенденциям развития технологий и перспективам рынка микросхем. Надеемся, что эта информация окажется полезной для ваших исследований и проектов.
