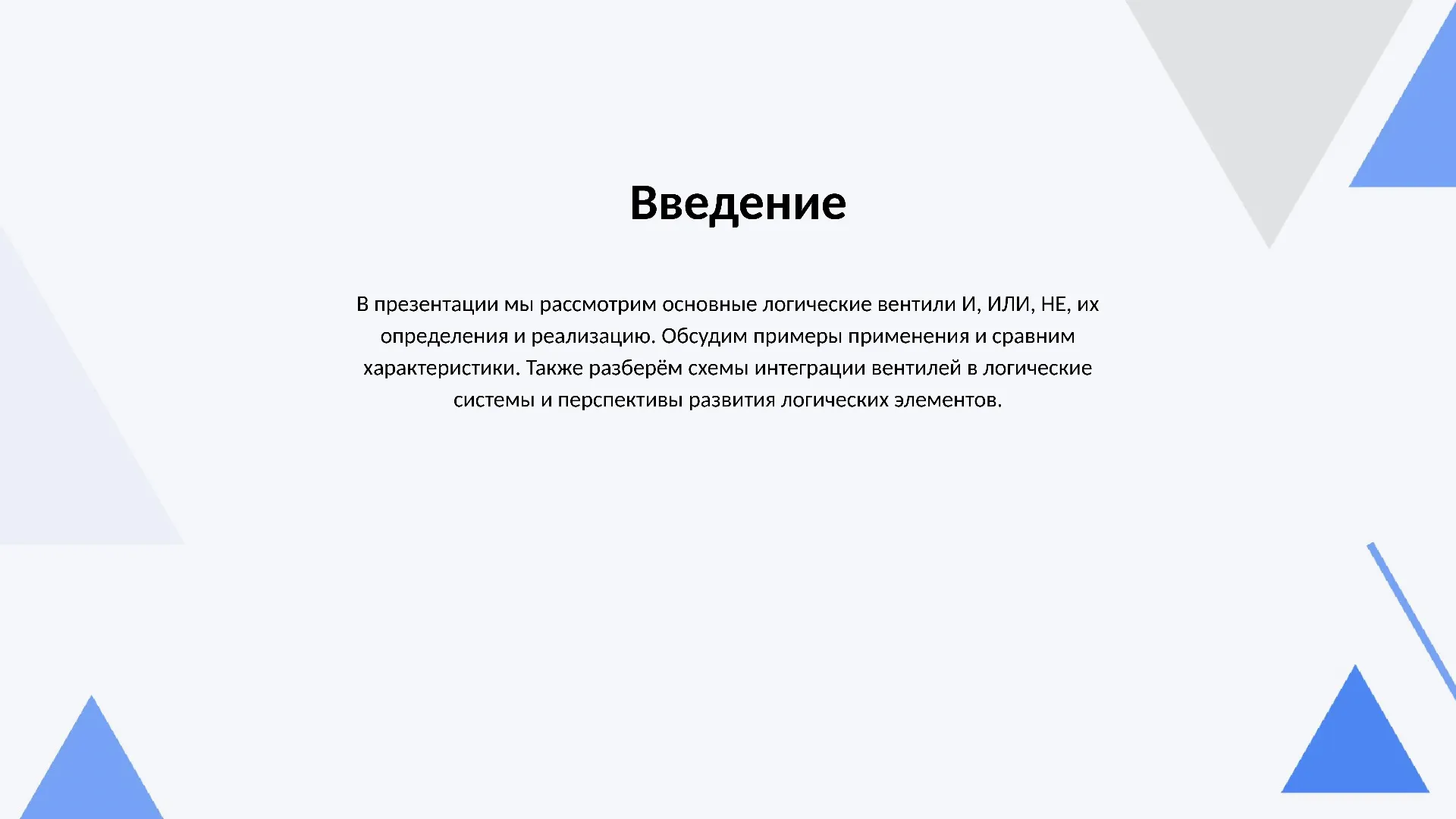

Введение

В презентации мы рассмотрим основные логические вентили И, ИЛИ, НЕ, их определения и реализацию. Обсудим примеры применения и сравним характеристики. Также разберём схемы интеграции вентилей в логические системы и перспективы развития логических элементов.

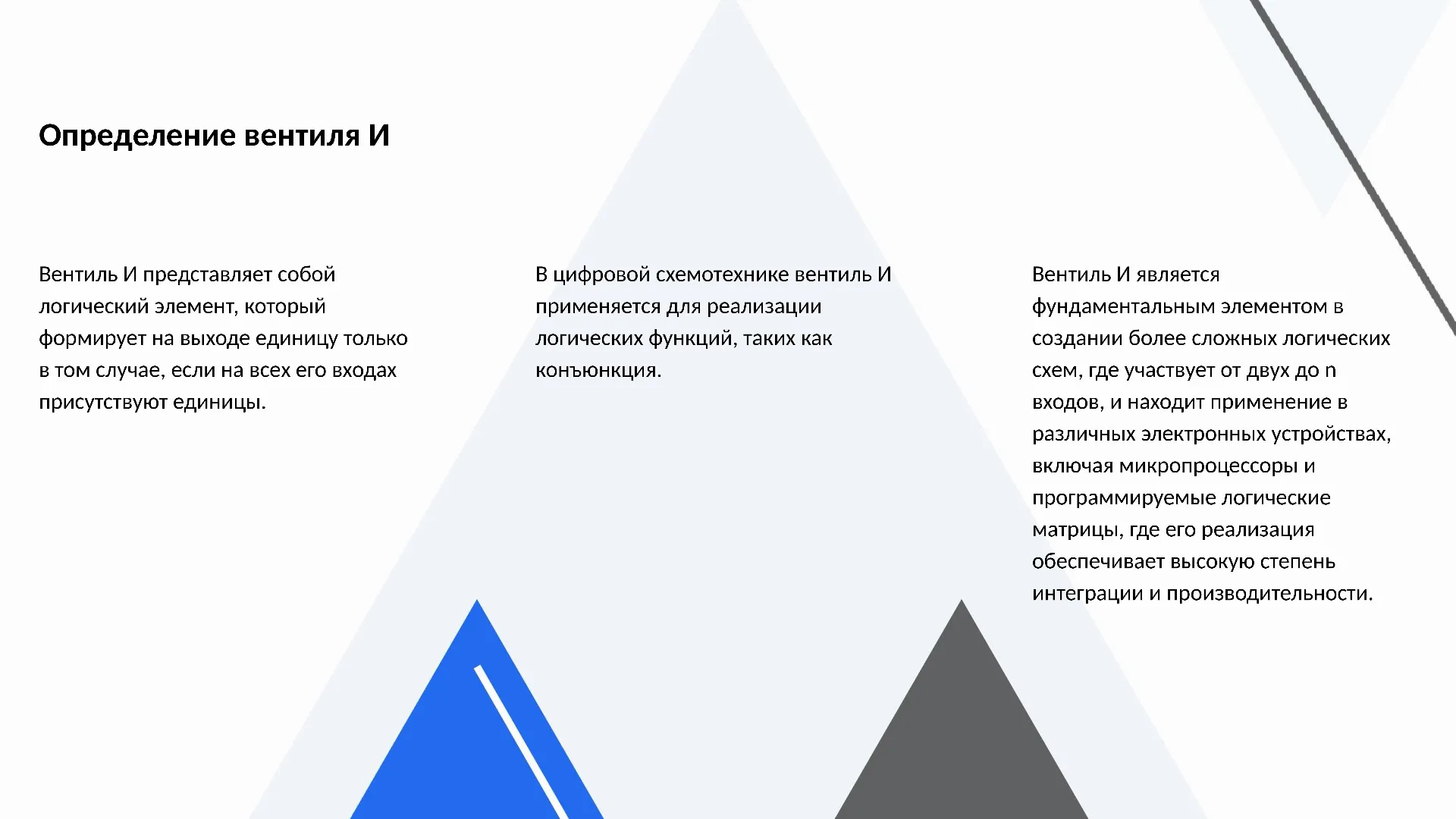

Определение вентиля И

Вентиль И представляет собой логический элемент, который формирует на выходе единицу только в том случае, если на всех его входах присутствуют единицы.

В цифровой схемотехнике вентиль И применяется для реализации логических функций, таких как конъюнкция.

Вентиль И является фундаментальным элементом в создании более сложных логических схем, где участвует от двух до n входов, и находит применение в различных электронных устройствах, включая микропроцессоры и программируемые логические матрицы, где его реализация обеспечивает высокую степень интеграции и производительности.

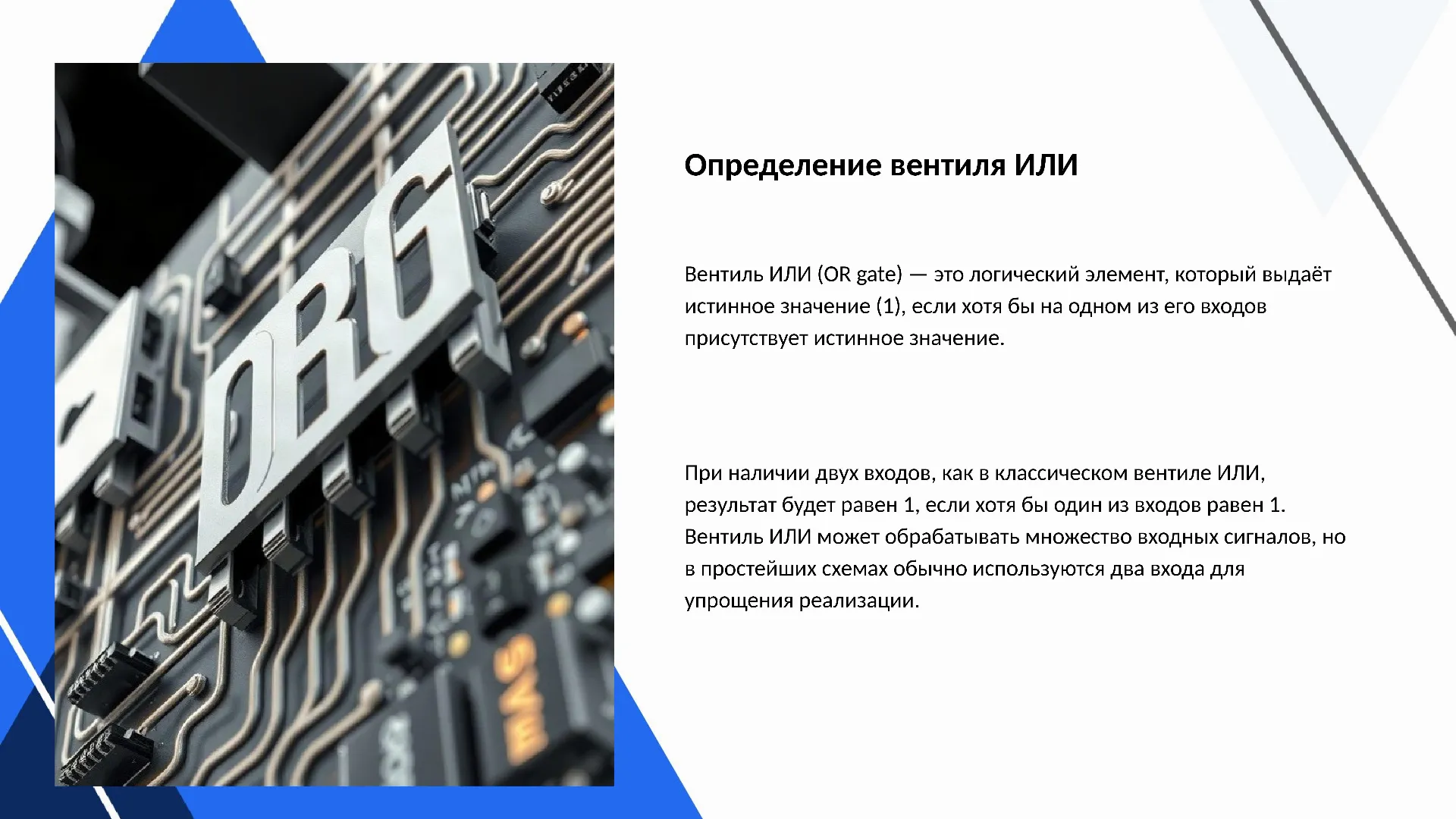

Определение вентиля ИЛИ

Вентиль ИЛИ (OR gate) — это логический элемент, который выдаёт истинное значение (1), если хотя бы на одном из его входов присутствует истинное значение.

При наличии двух входов, как в классическом вентиле ИЛИ, результат будет равен 1, если хотя бы один из входов равен 1. Вентиль ИЛИ может обрабатывать множество входных сигналов, но в простейших схемах обычно используются два входа для упрощения реализации.

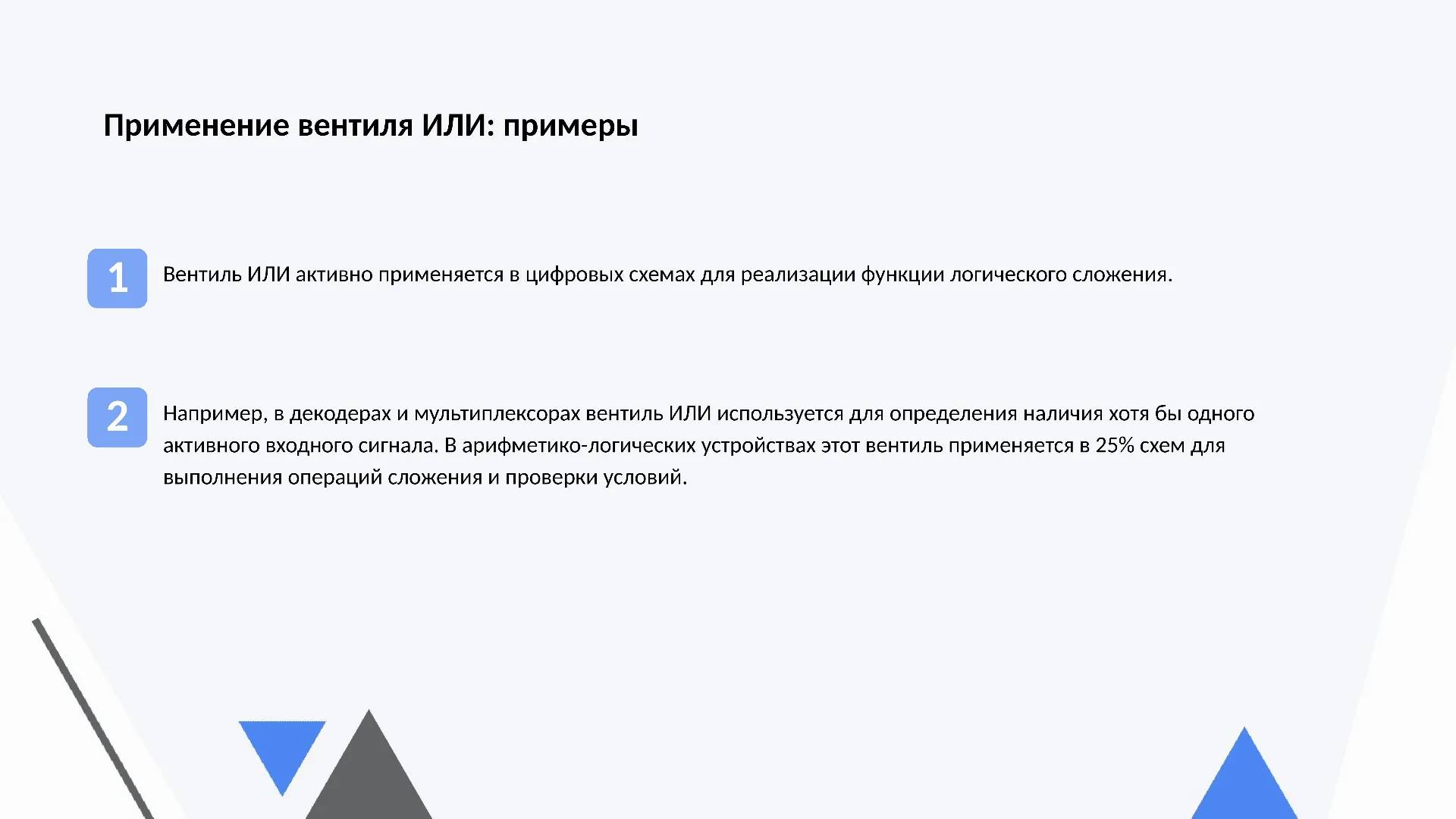

Применение вентиля ИЛИ: примеры

Вентиль ИЛИ активно применяется в цифровых схемах для реализации функции логического сложения.

1

Например, в декодерах и мультиплексорах вентиль ИЛИ используется для определения наличия хотя бы одного активного входного сигнала. В арифметико-логических устройствах этот вентиль применяется в 25% схем для выполнения операций сложения и проверки условий.

2

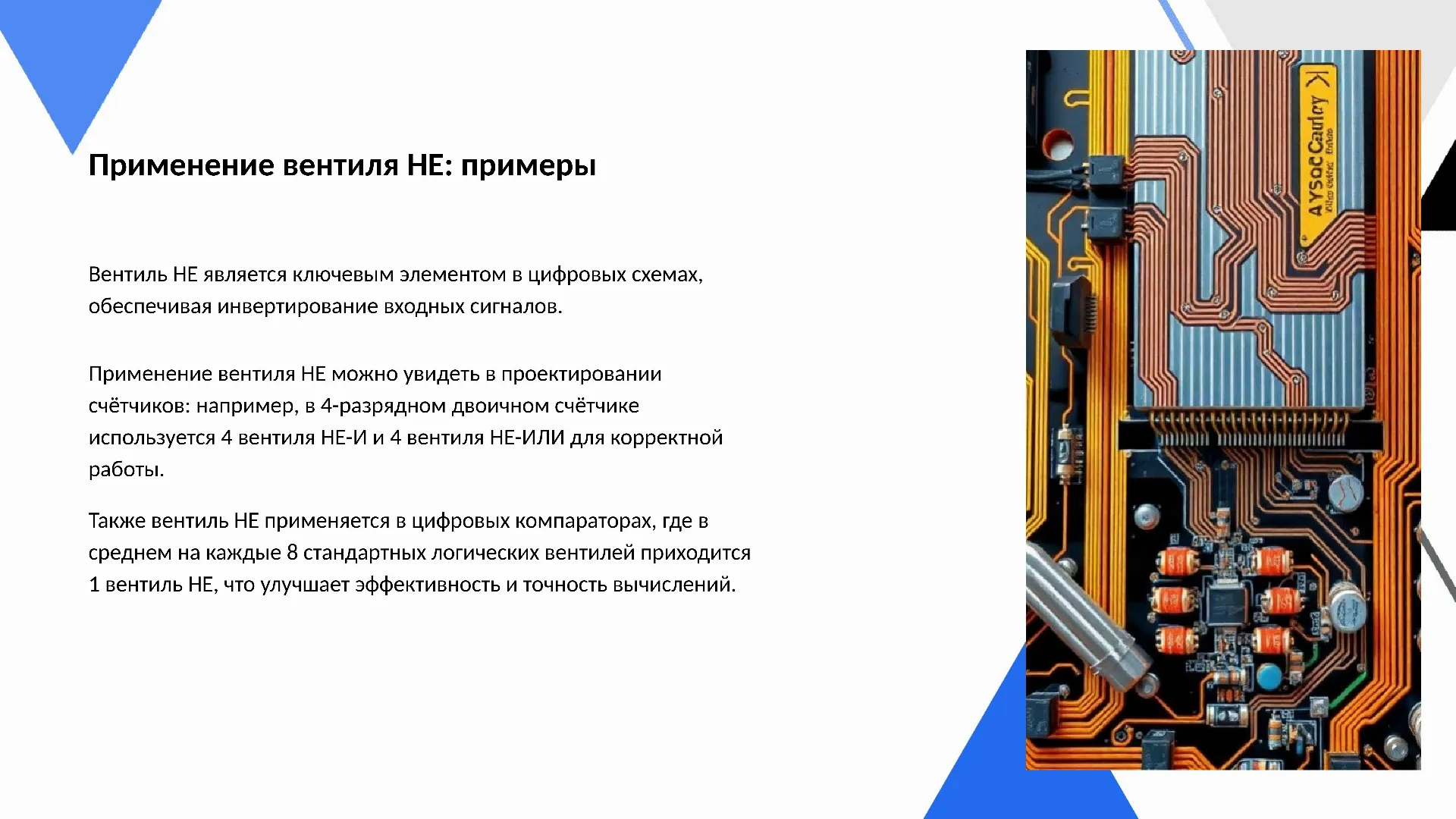

Применение вентиля НЕ: примеры

Вентиль НЕ является ключевым элементом в цифровых схемах, обеспечивая инвертирование входных сигналов.

Применение вентиля НЕ можно увидеть в проектировании счётчиков: например, в 4-разрядном двоичном счётчике используется 4 вентиля НЕ-И и 4 вентиля НЕ-ИЛИ для корректной работы.

Также вентиль НЕ применяется в цифровых компараторах, где в среднем на каждые 8 стандартных логических вентилей приходится 1 вентиль НЕ, что улучшает эффективность и точность вычислений.

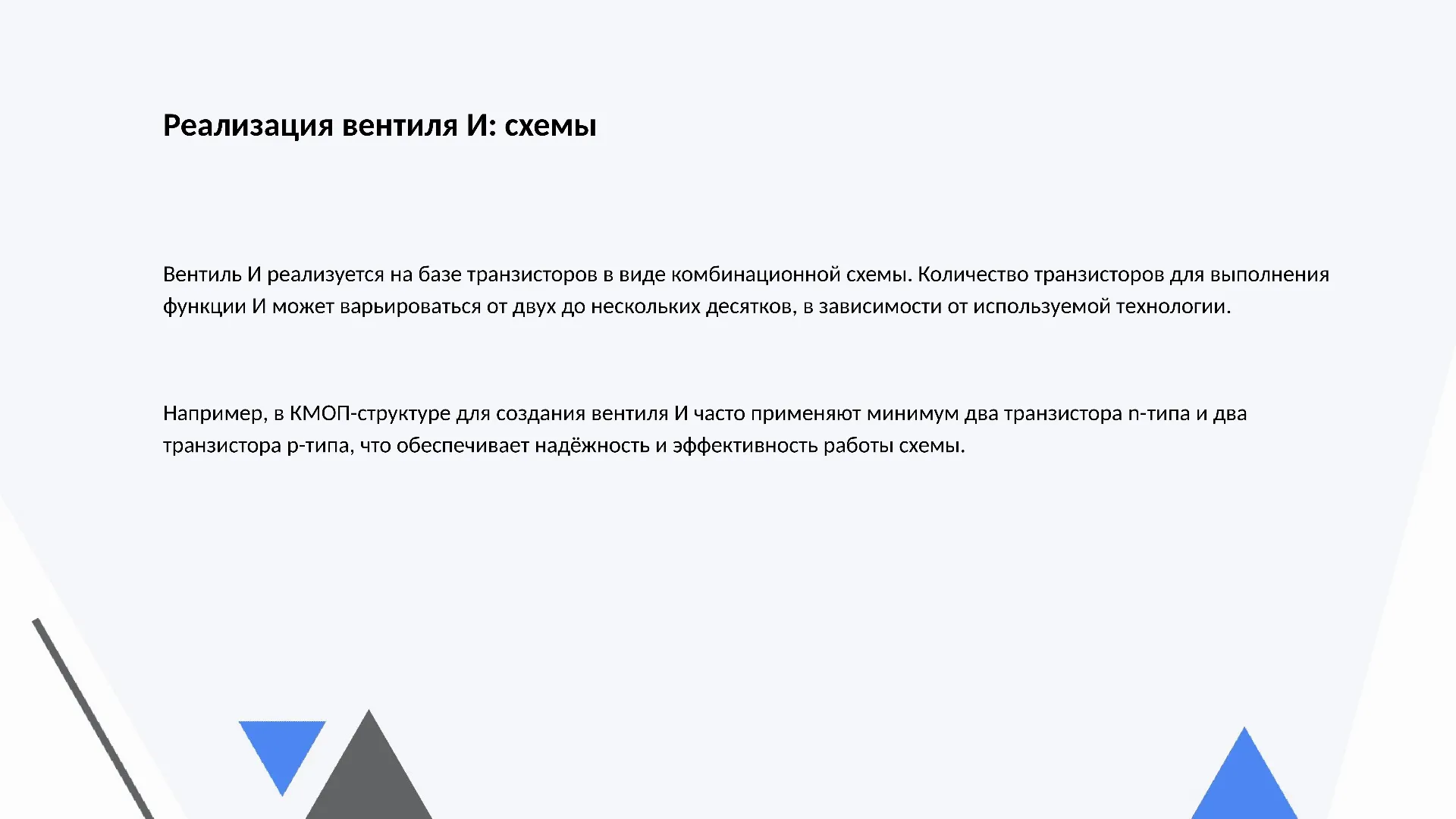

Реализация вентиля И: схемы

Вентиль И реализуется на базе транзисторов в виде комбинационной схемы. Количество транзисторов для выполнения функции И может варьироваться от двух до нескольких десятков, в зависимости от используемой технологии.

Например, в КМОП-структуре для создания вентиля И часто применяют минимум два транзистора n-типа и два транзистора p-типа, что обеспечивает надёжность и эффективность работы схемы.

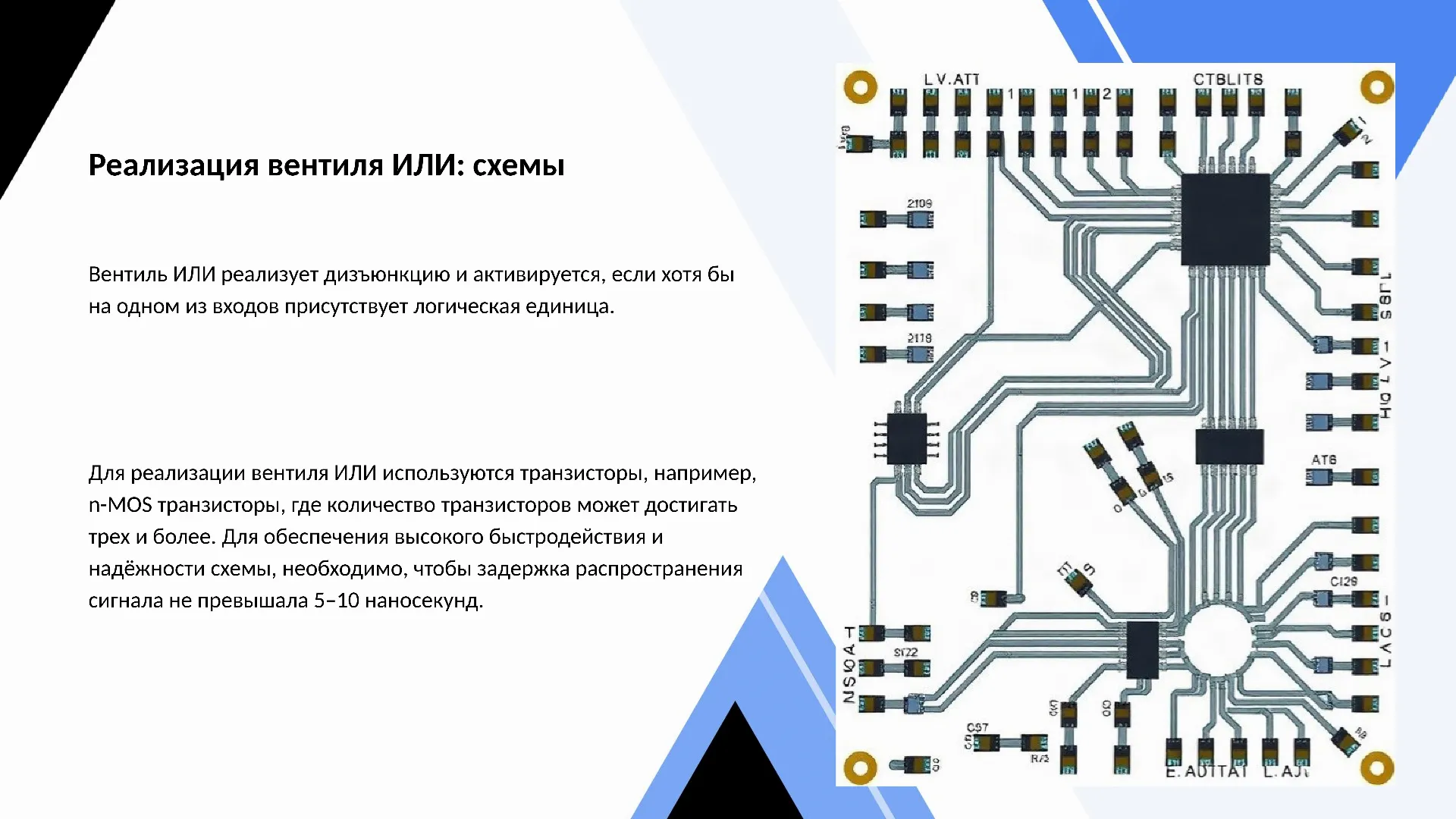

Реализация вентиля ИЛИ: схемы

Вентиль ИЛИ реализует дизъюнкцию и активируется, если хотя бы на одном из входов присутствует логическая единица.

Для реализации вентиля ИЛИ используются транзисторы, например, n-MOS транзисторы, где количество транзисторов может достигать трех и более. Для обеспечения высокого быстродействия и надёжности схемы, необходимо, чтобы задержка распространения сигнала не превышала 5–10 наносекунд.

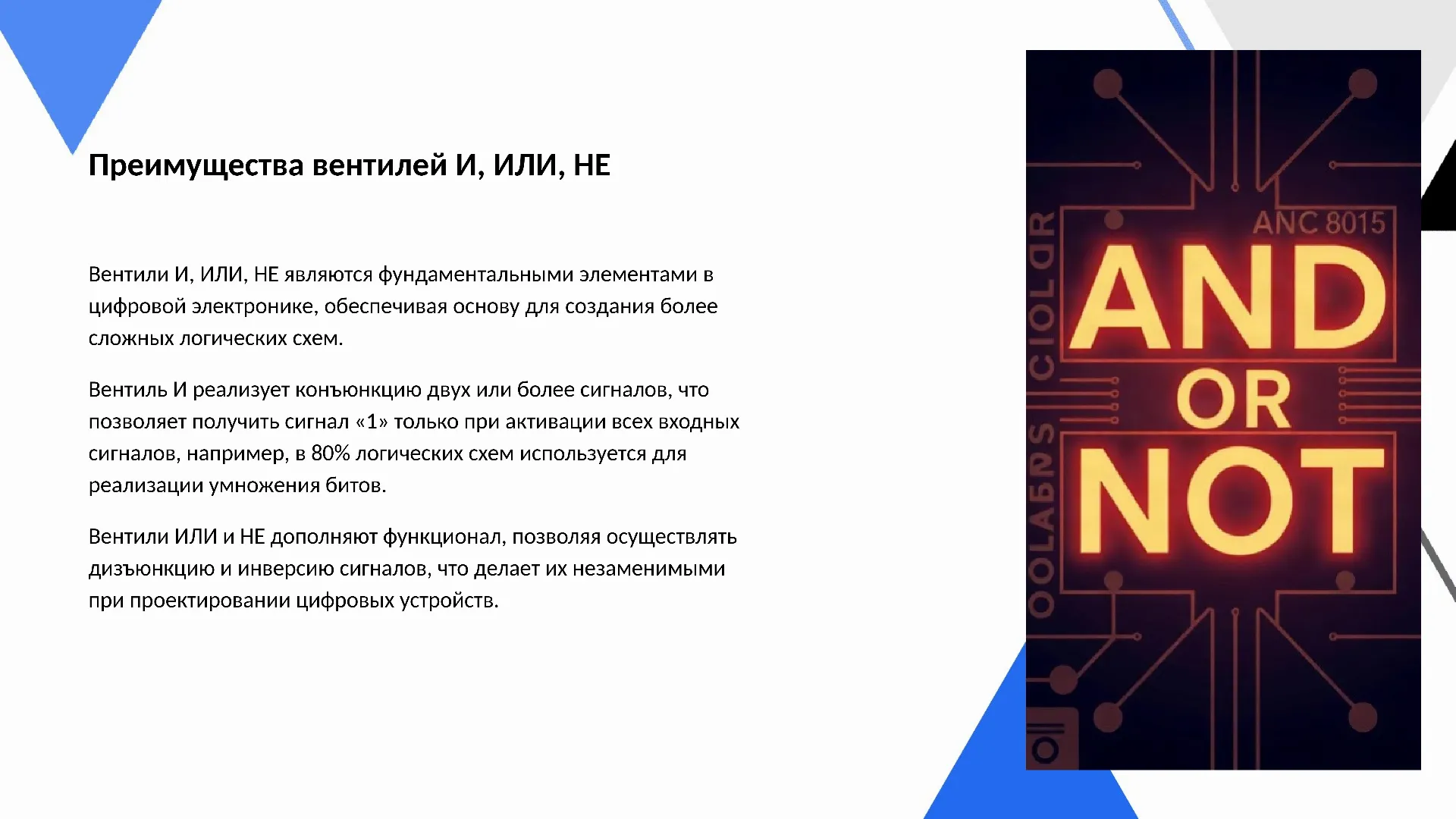

Преимущества вентилей И, ИЛИ, НЕ

Вентили И, ИЛИ, НЕ являются фундаментальными элементами в цифровой электронике, обеспечивая основу для создания более сложных логических схем.

Вентиль И реализует конъюнкцию двух или более сигналов, что позволяет получить сигнал «1» только при активации всех входных сигналов, например, в 80% логических схем используется для реализации умножения битов.

Вентили ИЛИ и НЕ дополняют функционал, позволяя осуществлять дизъюнкцию и инверсию сигналов, что делает их незаменимыми при проектировании цифровых устройств.

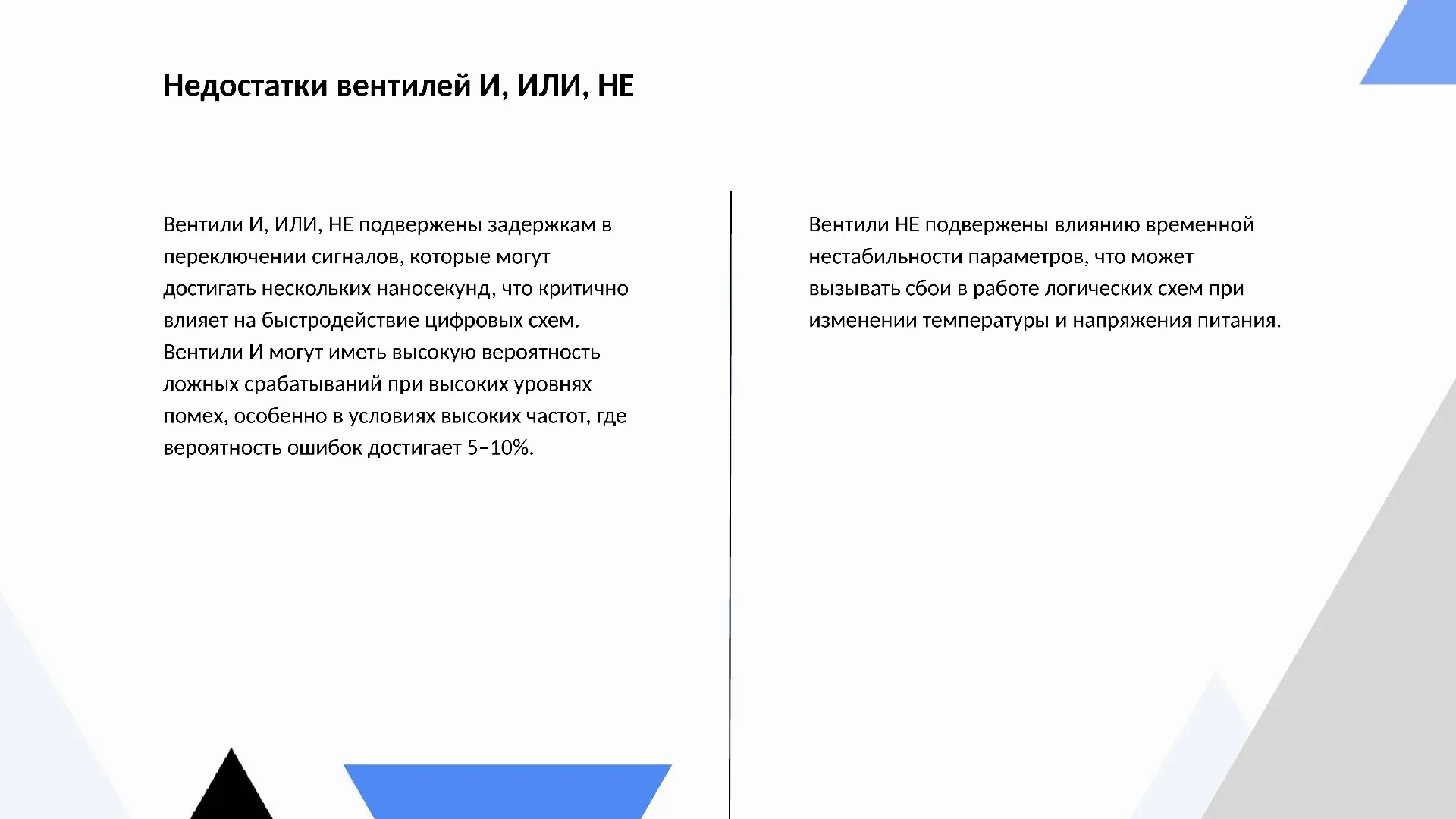

Недостатки вентилей И, ИЛИ, НЕ

Вентили И, ИЛИ, НЕ подвержены задержкам в переключении сигналов, которые могут достигать нескольких наносекунд, что критично влияет на быстродействие цифровых схем. Вентили И могут иметь высокую вероятность ложных срабатываний при высоких уровнях помех, особенно в условиях высоких частот, где вероятность ошибок достигает 5–10%.

Вентили НЕ подвержены влиянию временной нестабильности параметров, что может вызывать сбои в работе логических схем при изменении температуры и напряжения питания.

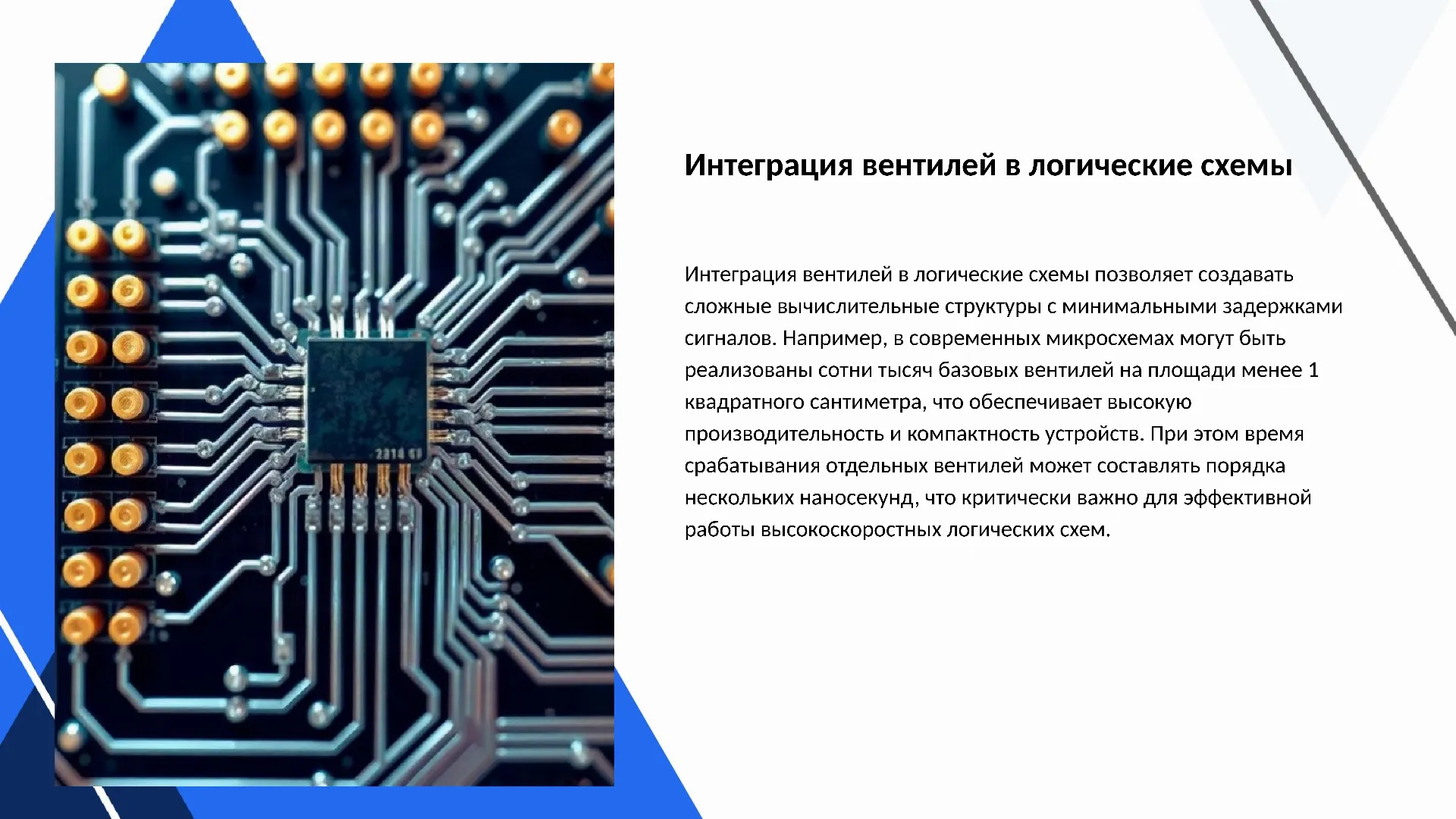

Интеграция вентилей в логические схемы

Интеграция вентилей в логические схемы позволяет создавать сложные вычислительные структуры с минимальными задержками сигналов. Например, в современных микросхемах могут быть реализованы сотни тысяч базовых вентилей на площади менее 1 квадратного сантиметра, что обеспечивает высокую производительность и компактность устройств. При этом время срабатывания отдельных вентилей может составлять порядка нескольких наносекунд, что критически важно для эффективной работы высокоскоростных логических схем.

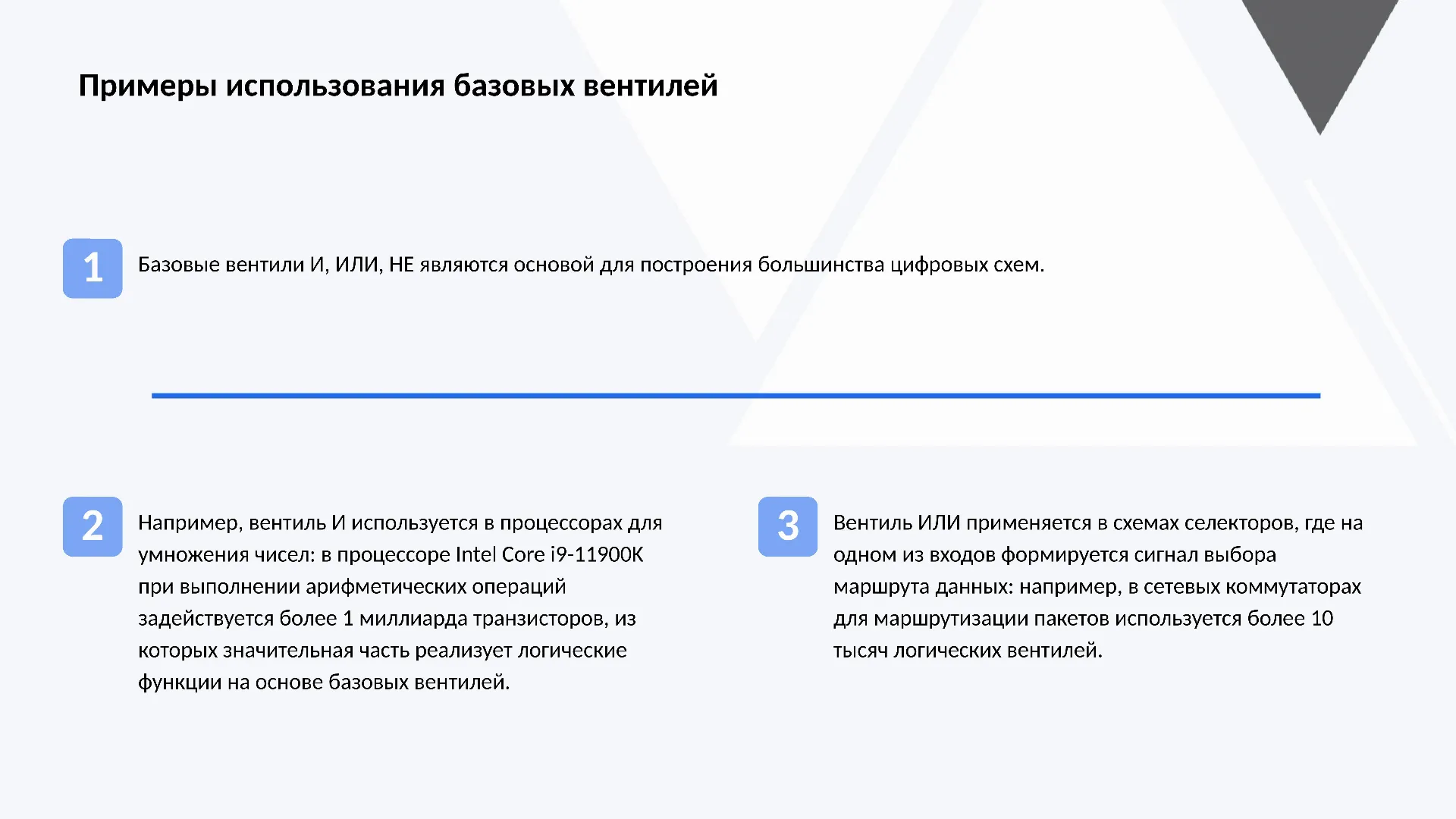

Примеры использования базовых вентилей

Базовые вентили И, ИЛИ, НЕ являются основой для построения большинства цифровых схем.

1

Например, вентиль И используется в процессорах для умножения чисел: в процессоре Intel Core i9-11900K при выполнении арифметических операций задействуется более 1 миллиарда транзисторов, из которых значительная часть реализует логические функции на основе базовых вентилей.

2

Вентиль ИЛИ применяется в схемах селекторов, где на одном из входов формируется сигнал выбора маршрута данных: например, в сетевых коммутаторах для маршрутизации пакетов используется более 10 тысяч логических вентилей.

3

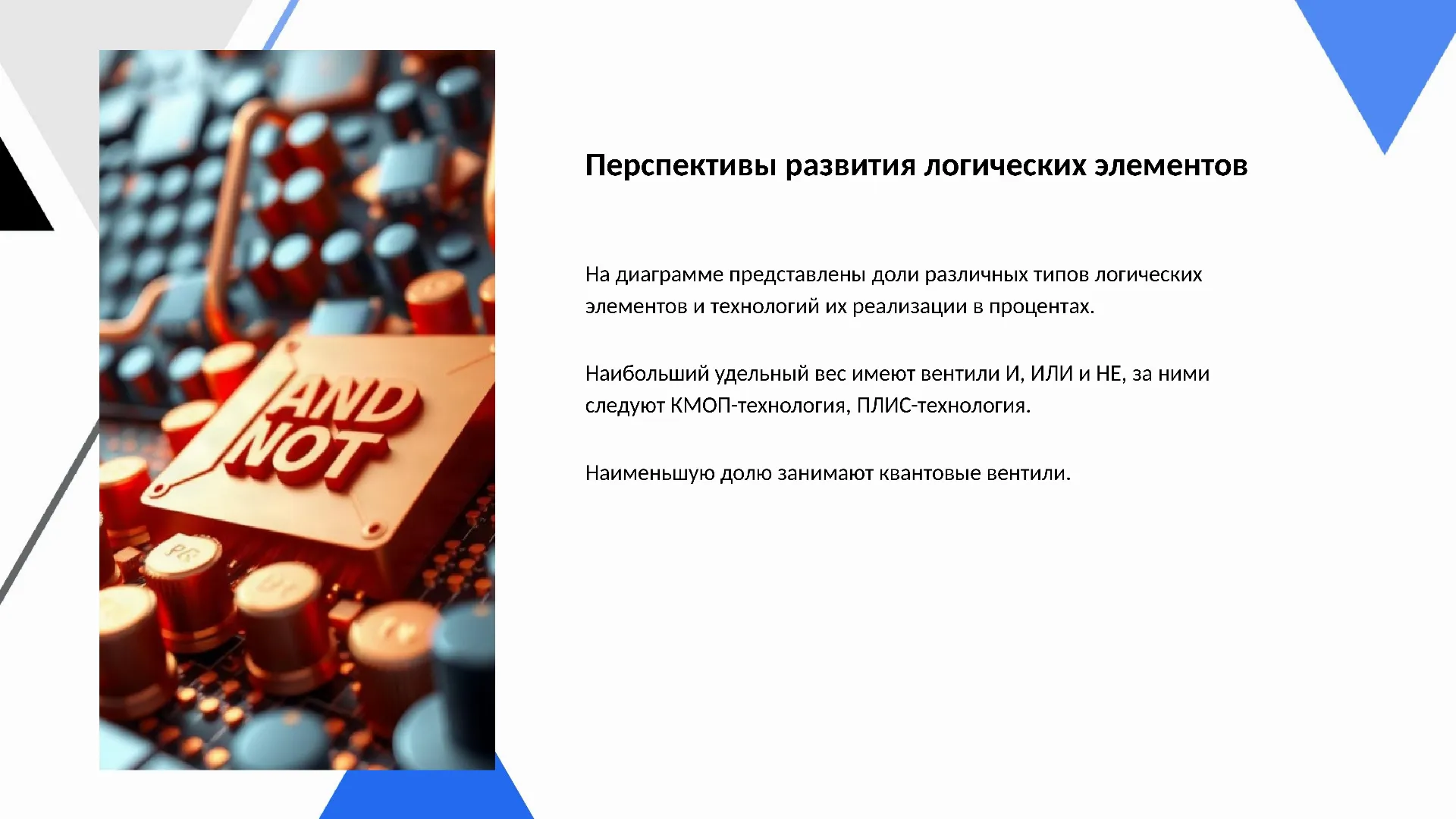

Перспективы развития логических элементов

На диаграмме представлены доли различных типов логических элементов и технологий их реализации в процентах.

Наибольший удельный вес имеют вентили И, ИЛИ и НЕ, за ними следуют КМОП-технология, ПЛИС-технология.

Наименьшую долю занимают квантовые вентили.

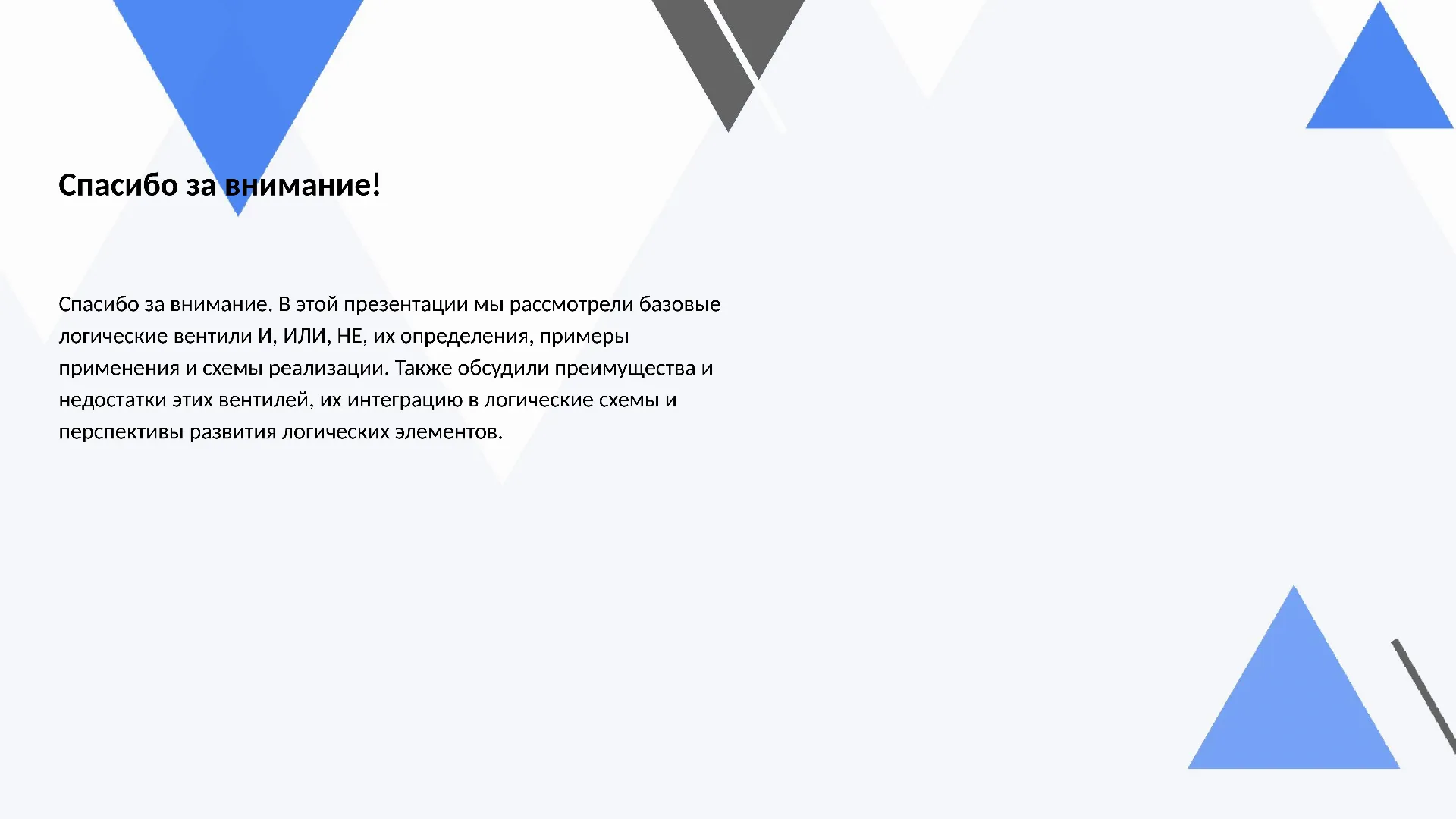

Спасибо за внимание!

Спасибо за внимание. В этой презентации мы рассмотрели базовые логические вентили И, ИЛИ, НЕ, их определения, примеры применения и схемы реализации. Также обсудили преимущества и недостатки этих вентилей, их интеграцию в логические схемы и перспективы развития логических элементов.
