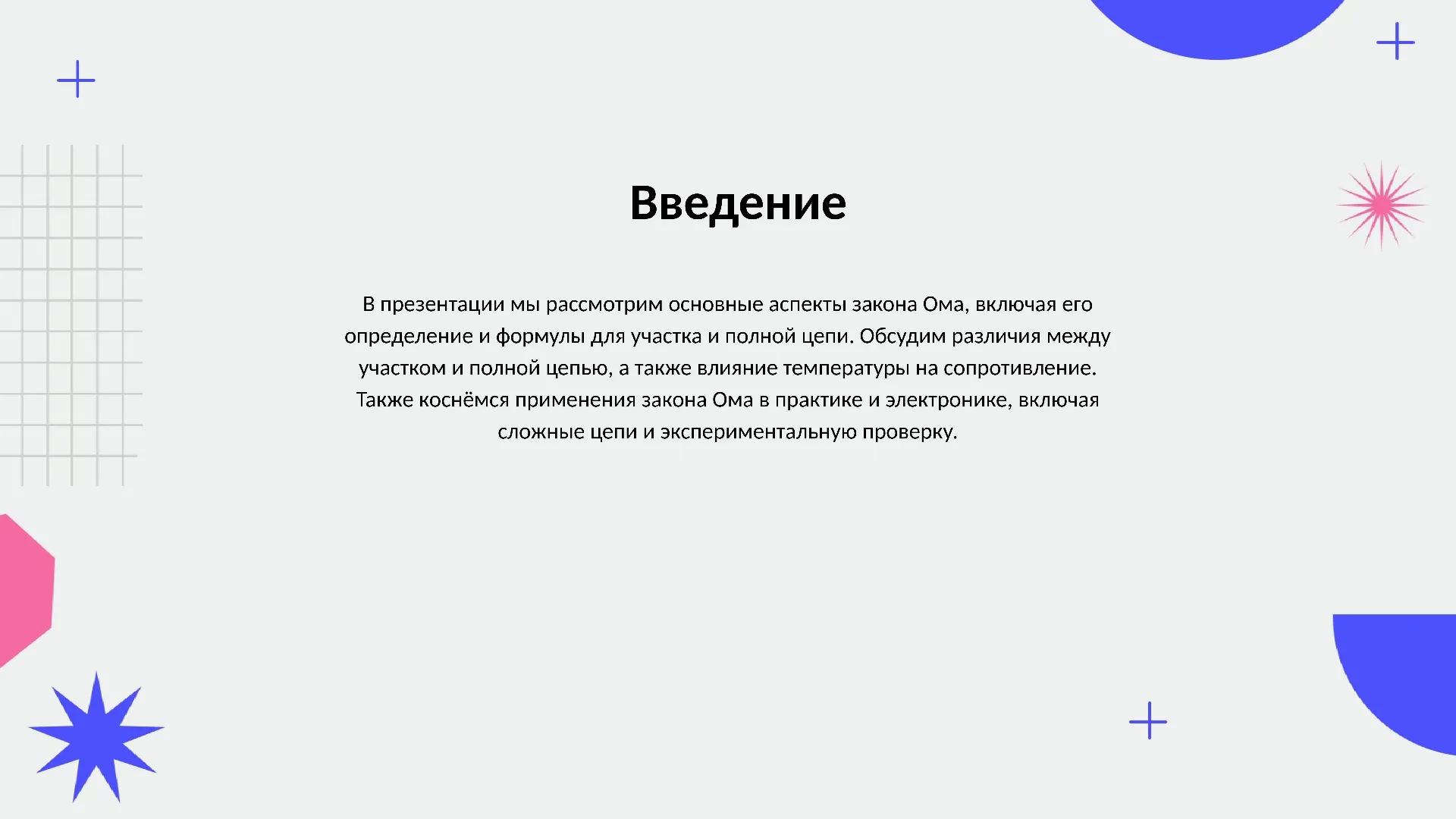

Введение

В презентации мы рассмотрим основные аспекты закона Ома, включая его определение и формулы для участка и полной цепи. Обсудим различия между участком и полной цепью, а также влияние температуры на сопротивление. Также коснёмся применения закона Ома в практике и электронике, включая сложные цепи и экспериментальную проверку.

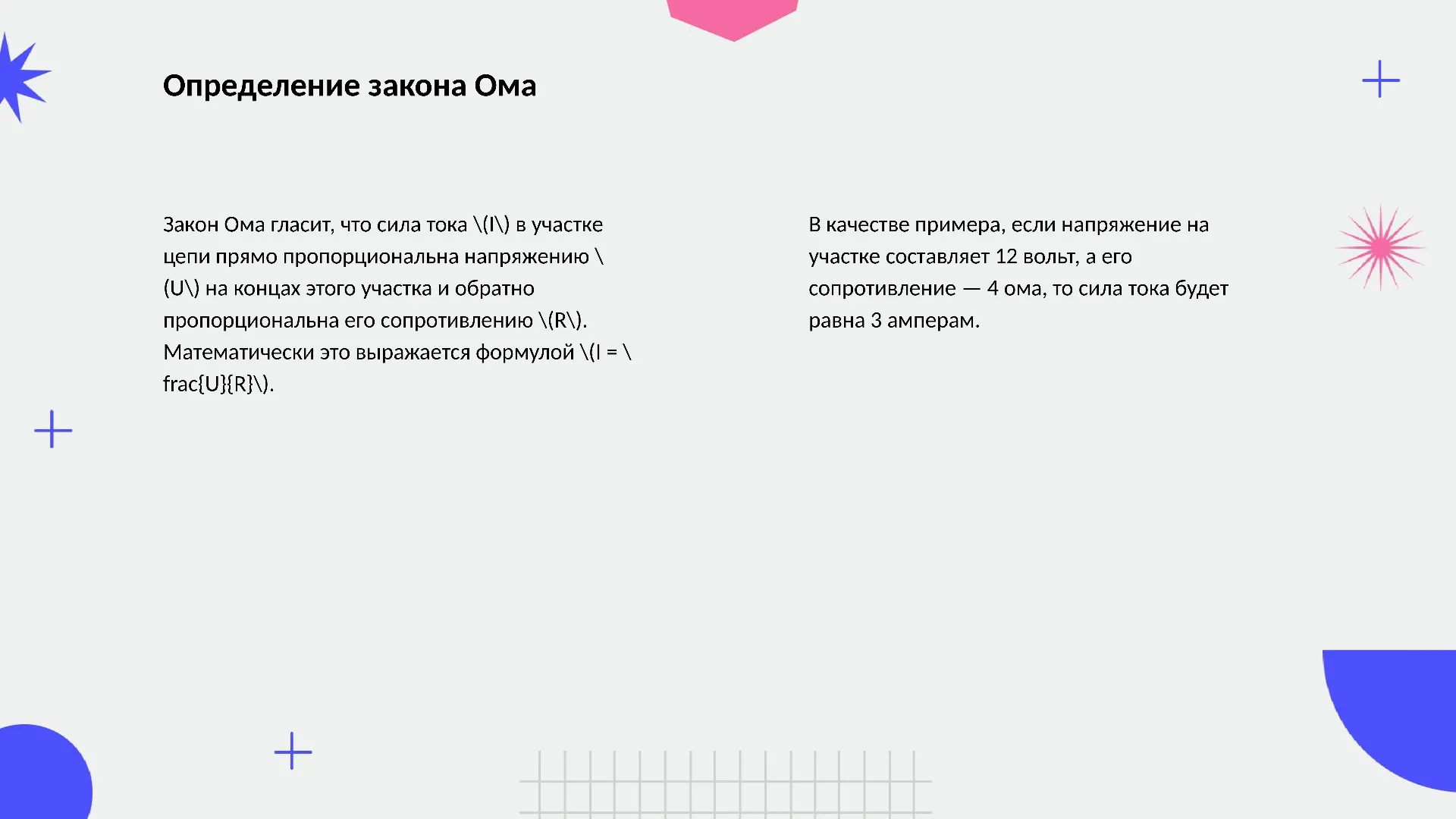

Определение закона Ома

Закон Ома гласит, что сила тока \(I\) в участке цепи прямо пропорциональна напряжению \(U\) на концах этого участка и обратно пропорциональна его сопротивлению \(R\). Математически это выражается формулой \(I = \frac{U}{R}\).

В качестве примера, если напряжение на участке составляет 12 вольт, а его сопротивление — 4 ома, то сила тока будет равна 3 амперам.

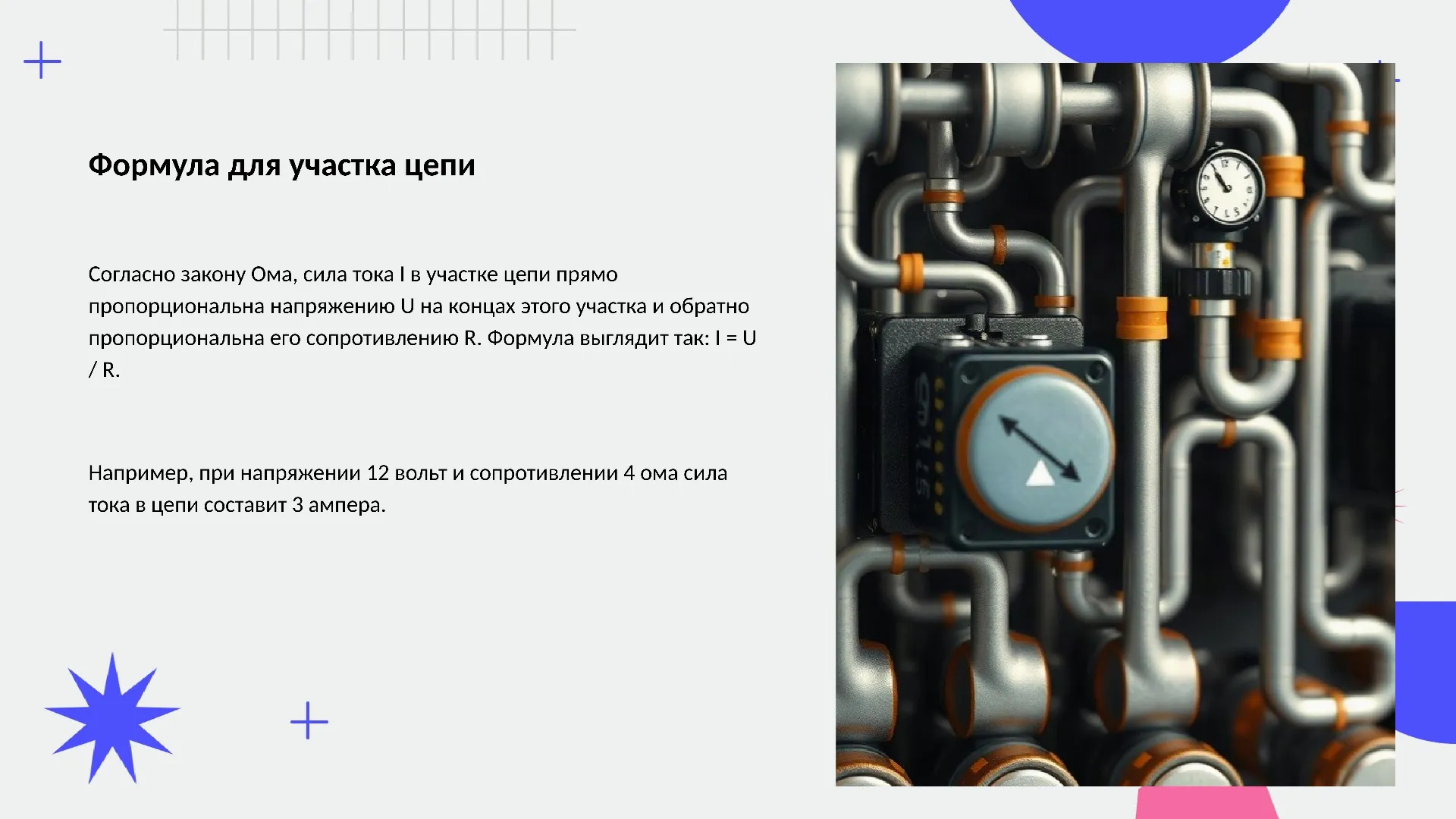

Формула для участка цепи

Согласно закону Ома, сила тока I в участке цепи прямо пропорциональна напряжению U на концах этого участка и обратно пропорциональна его сопротивлению R. Формула выглядит так: I = U / R.

Например, при напряжении 12 вольт и сопротивлении 4 ома сила тока в цепи составит 3 ампера.

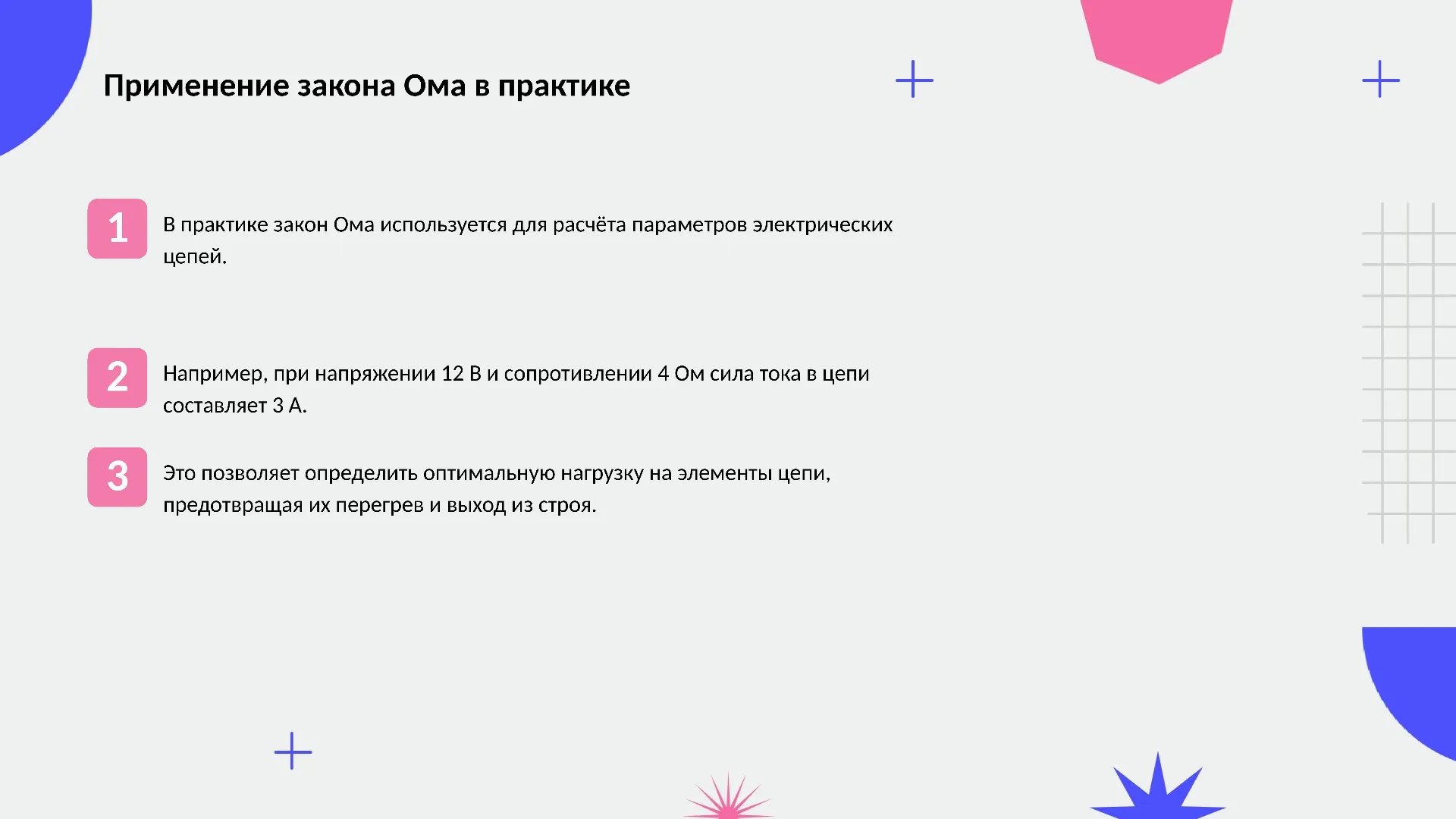

Применение закона Ома в практике

В практике закон Ома используется для расчёта параметров электрических цепей.

1

Например, при напряжении 12 В и сопротивлении 4 Ом сила тока в цепи составляет 3 А.

2

Это позволяет определить оптимальную нагрузку на элементы цепи, предотвращая их перегрев и выход из строя.

3

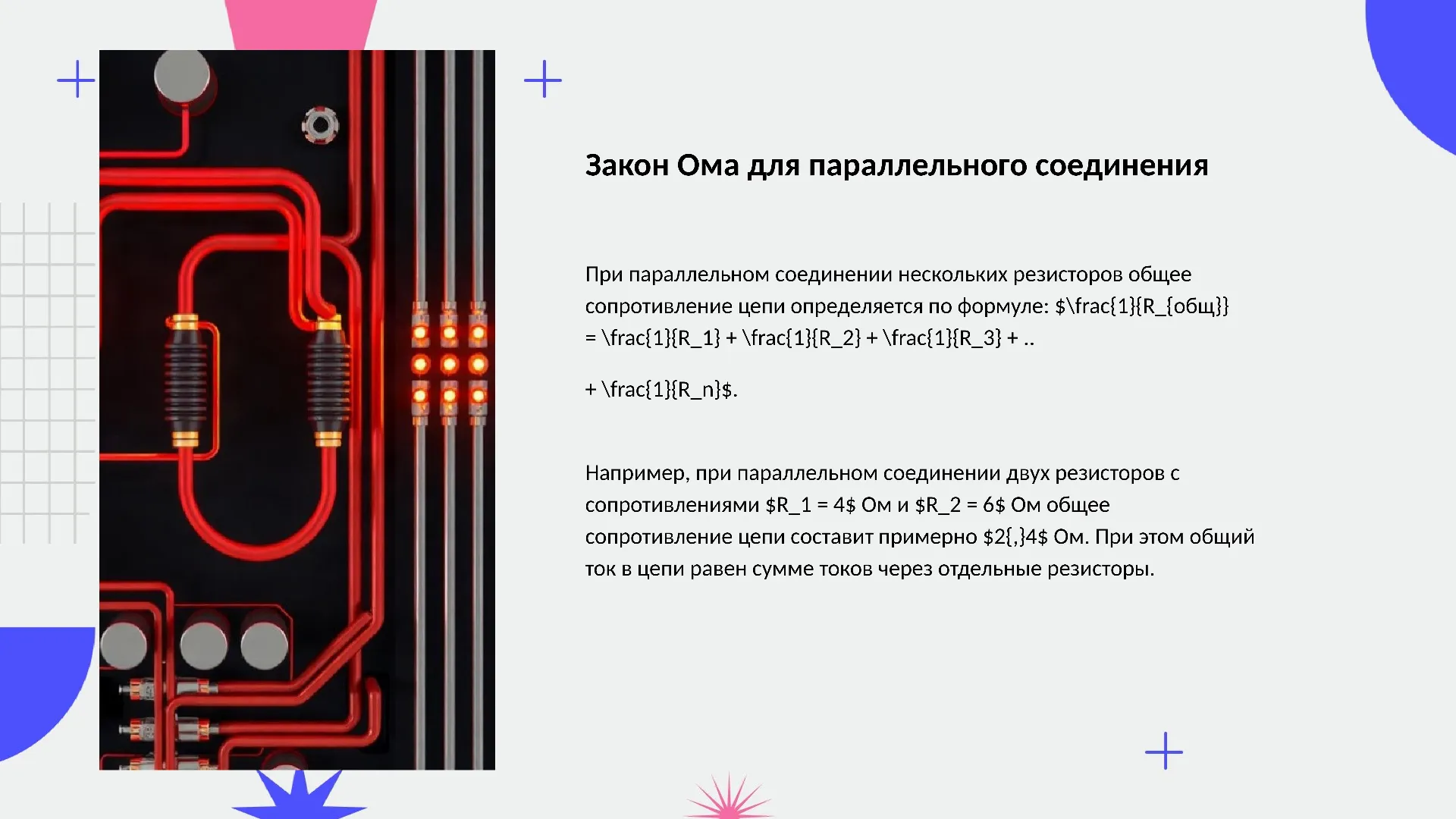

Закон Ома для параллельного соединения

При параллельном соединении нескольких резисторов общее сопротивление цепи определяется по формуле: $\frac{1}{R_{общ}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + ..

+ \frac{1}{R_n}$.

Например, при параллельном соединении двух резисторов с сопротивлениями $R_1 = 4$ Ом и $R_2 = 6$ Ом общее сопротивление цепи составит примерно $2{,}4$ Ом. При этом общий ток в цепи равен сумме токов через отдельные резисторы.

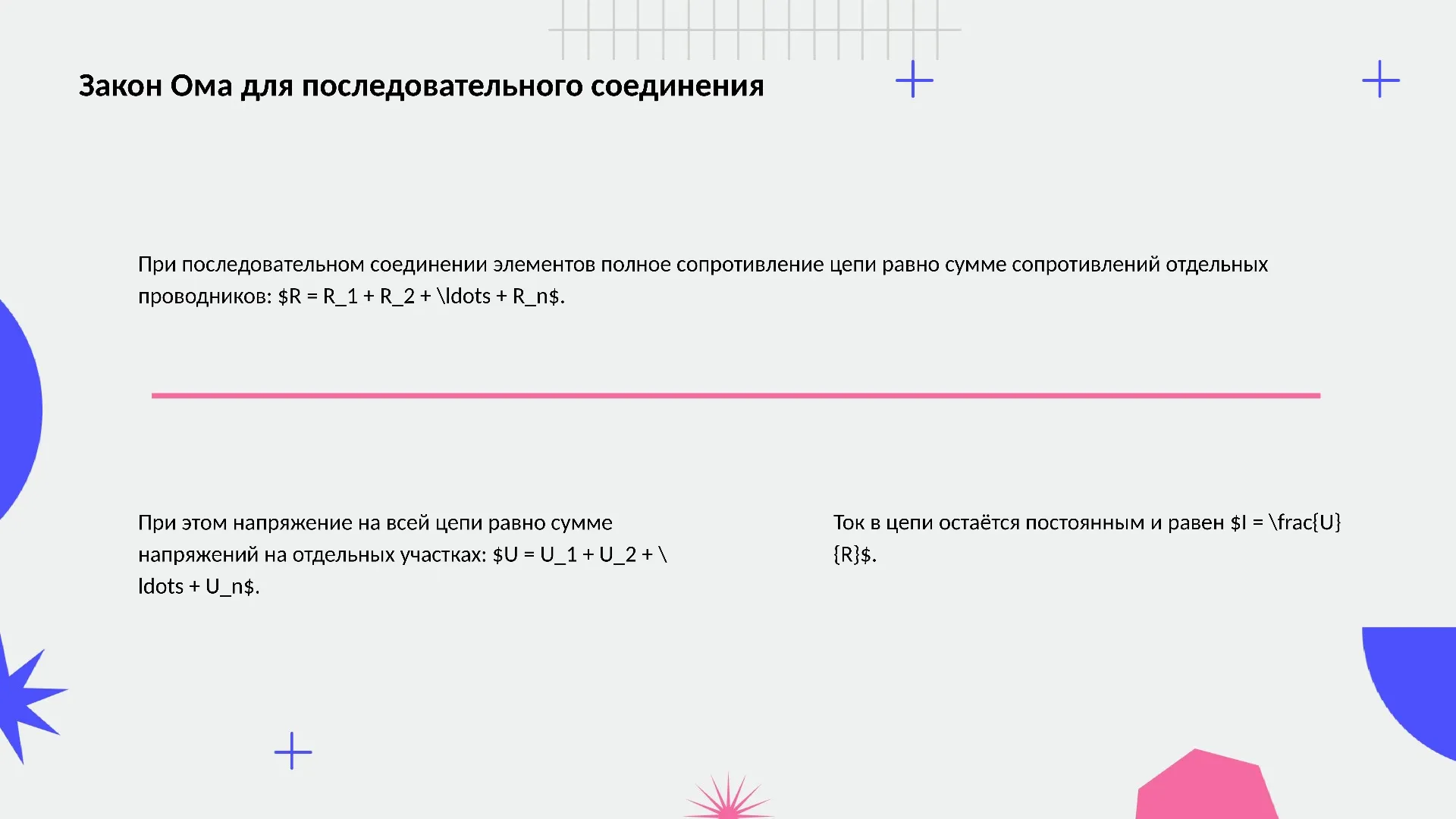

Закон Ома для последовательного соединения

При последовательном соединении элементов полное сопротивление цепи равно сумме сопротивлений отдельных проводников: $R = R_1 + R_2 + \ldots + R_n$.

При этом напряжение на всей цепи равно сумме напряжений на отдельных участках: $U = U_1 + U_2 + \ldots + U_n$.

Ток в цепи остаётся постоянным и равен $I = \frac{U}{R}$.

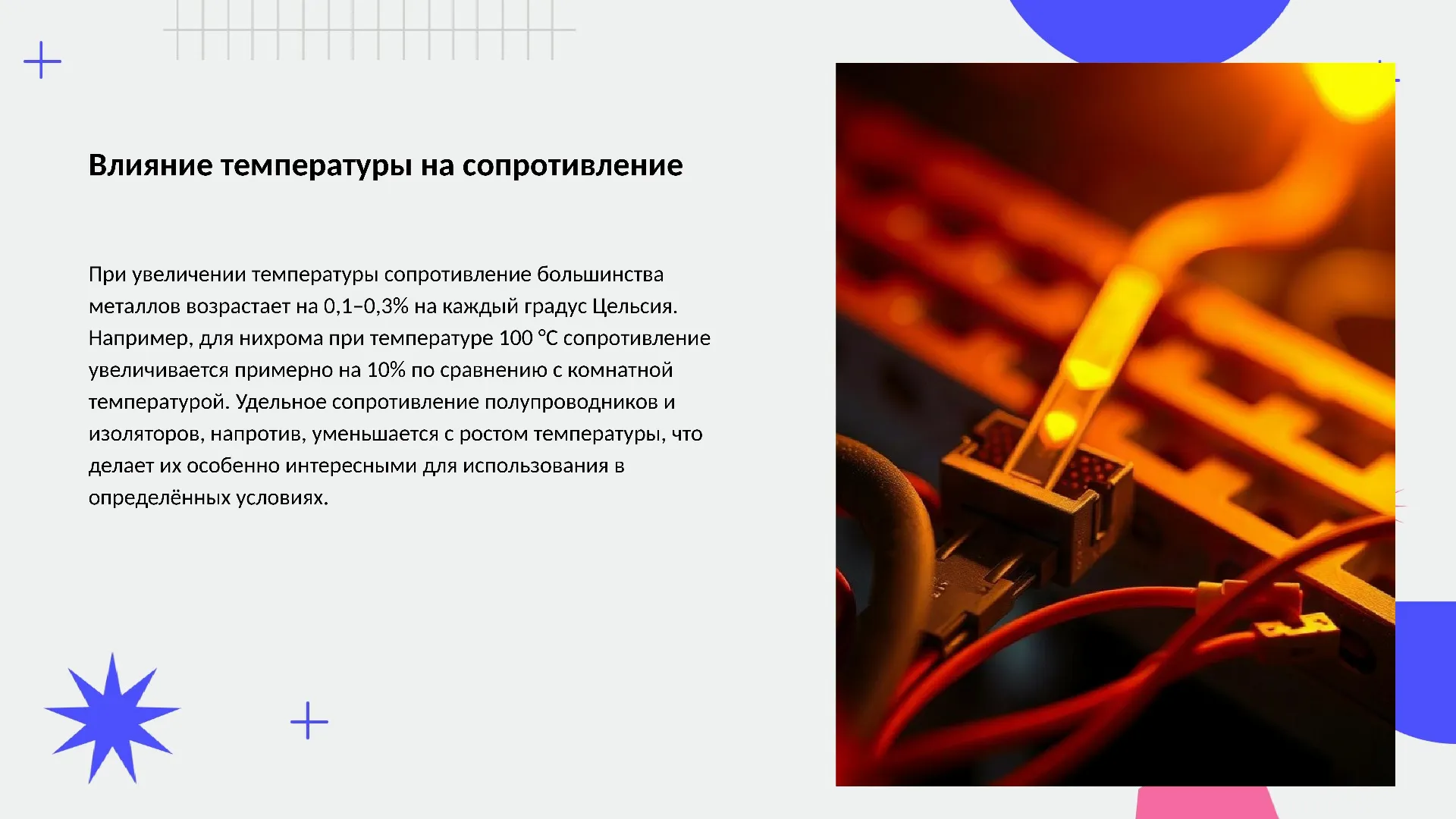

Влияние температуры на сопротивление

При увеличении температуры сопротивление большинства металлов возрастает на 0,1–0,3% на каждый градус Цельсия. Например, для нихрома при температуре 100 °C сопротивление увеличивается примерно на 10% по сравнению с комнатной температурой. Удельное сопротивление полупроводников и изоляторов, напротив, уменьшается с ростом температуры, что делает их особенно интересными для использования в определённых условиях.

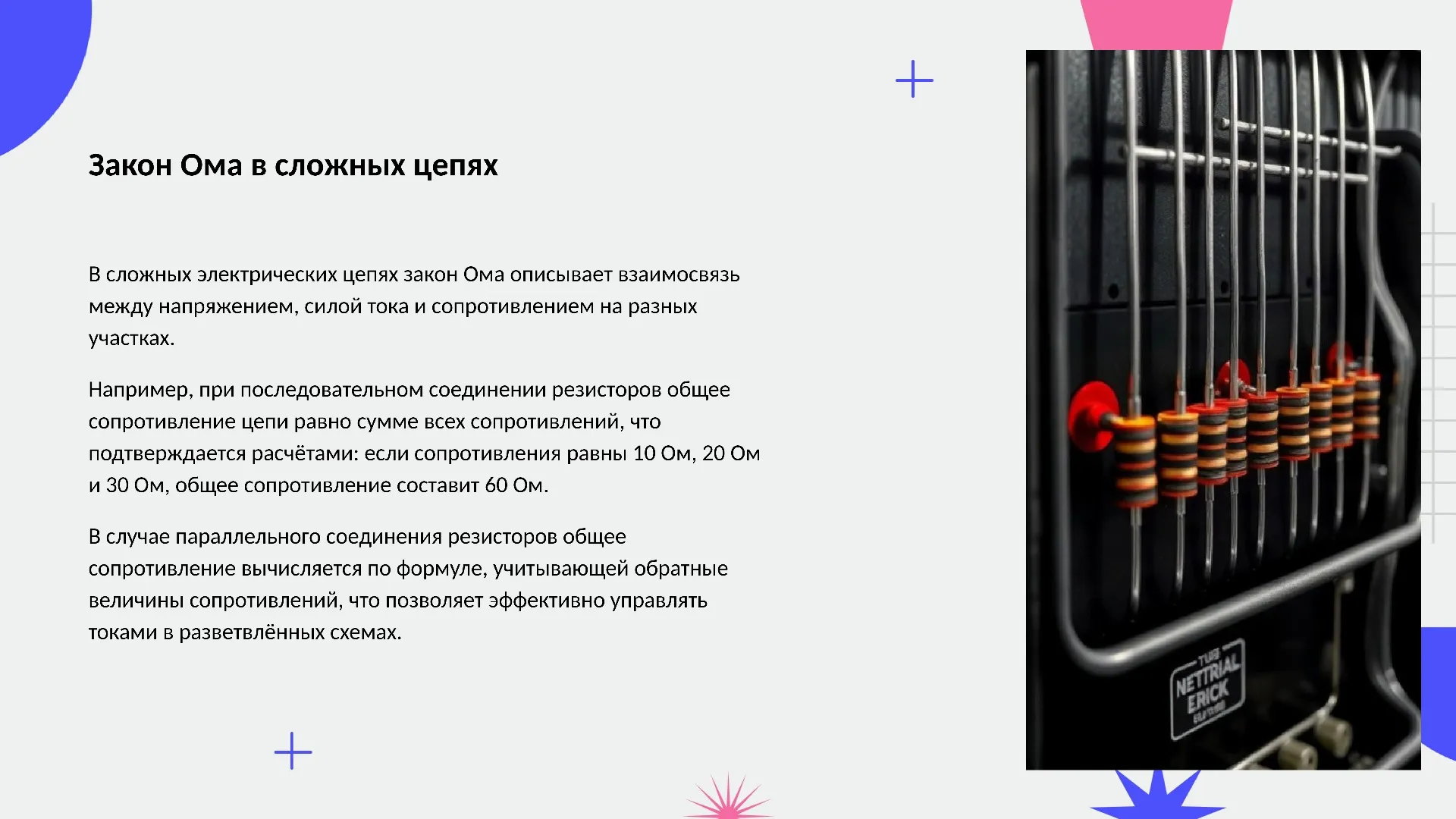

Закон Ома в сложных цепях

В сложных электрических цепях закон Ома описывает взаимосвязь между напряжением, силой тока и сопротивлением на разных участках.

Например, при последовательном соединении резисторов общее сопротивление цепи равно сумме всех сопротивлений, что подтверждается расчётами: если сопротивления равны 10 Ом, 20 Ом и 30 Ом, общее сопротивление составит 60 Ом.

В случае параллельного соединения резисторов общее сопротивление вычисляется по формуле, учитывающей обратные величины сопротивлений, что позволяет эффективно управлять токами в разветвлённых схемах.

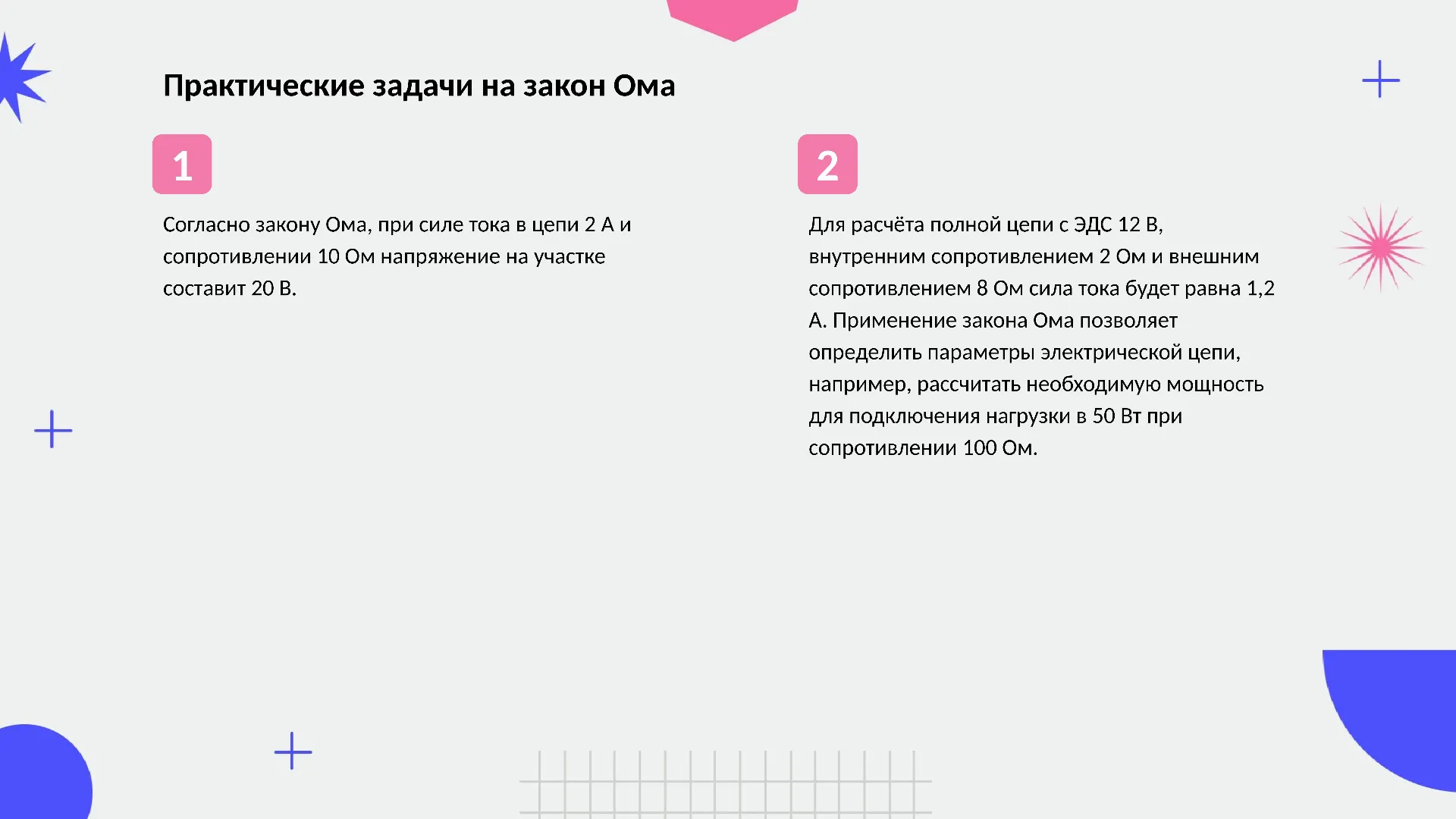

Практические задачи на закон Ома

Согласно закону Ома, при силе тока в цепи 2 А и сопротивлении 10 Ом напряжение на участке составит 20 В.

1

Для расчёта полной цепи с ЭДС 12 В, внутренним сопротивлением 2 Ом и внешним сопротивлением 8 Ом сила тока будет равна 1,2 А. Применение закона Ома позволяет определить параметры электрической цепи, например, рассчитать необходимую мощность для подключения нагрузки в 50 Вт при сопротивлении 100 Ом.

2

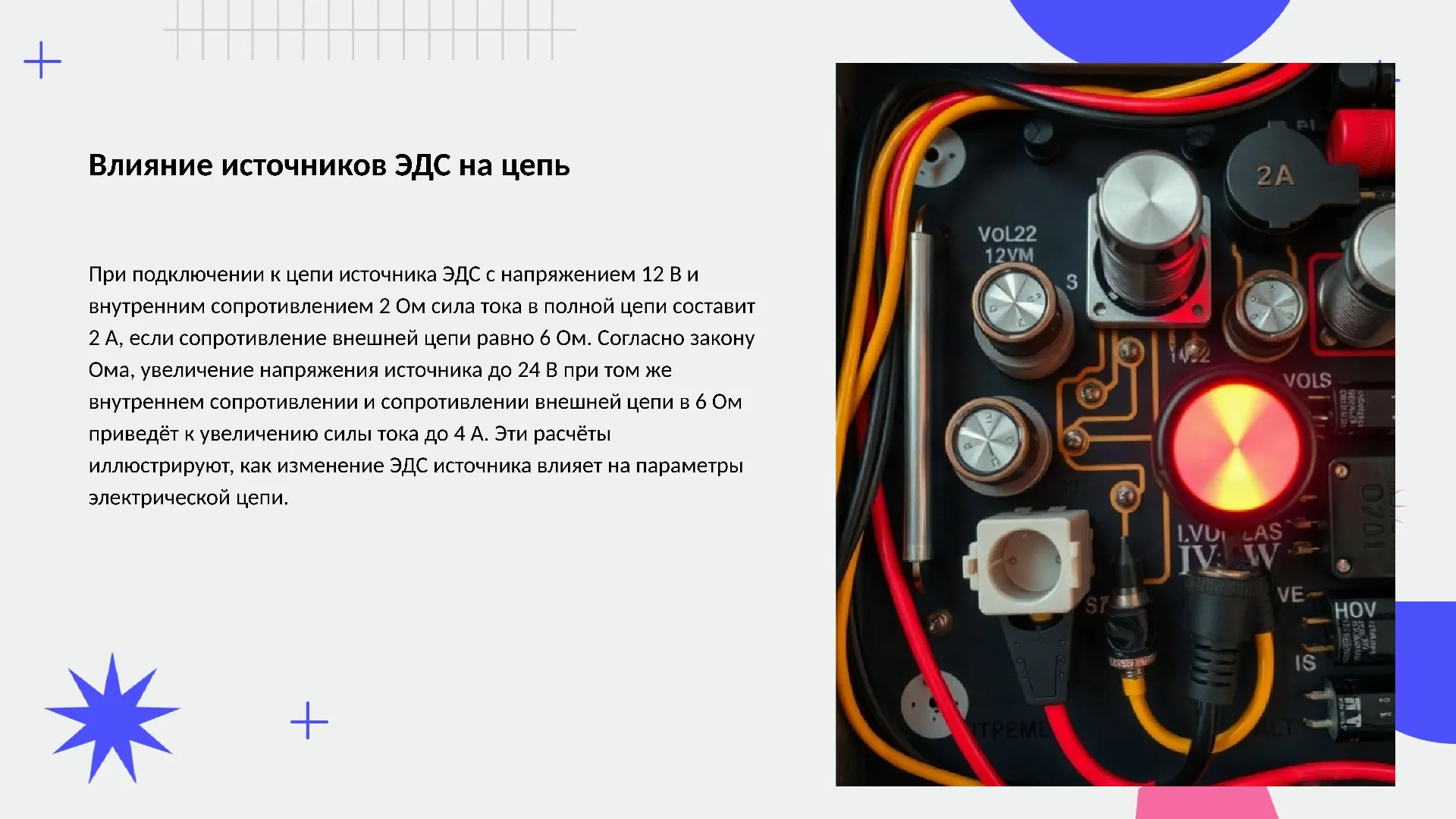

Влияние источников ЭДС на цепь

При подключении к цепи источника ЭДС с напряжением 12 В и внутренним сопротивлением 2 Ом сила тока в полной цепи составит 2 А, если сопротивление внешней цепи равно 6 Ом. Согласно закону Ома, увеличение напряжения источника до 24 В при том же внутреннем сопротивлении и сопротивлении внешней цепи в 6 Ом приведёт к увеличению силы тока до 4 А. Эти расчёты иллюстрируют, как изменение ЭДС источника влияет на параметры электрической цепи.

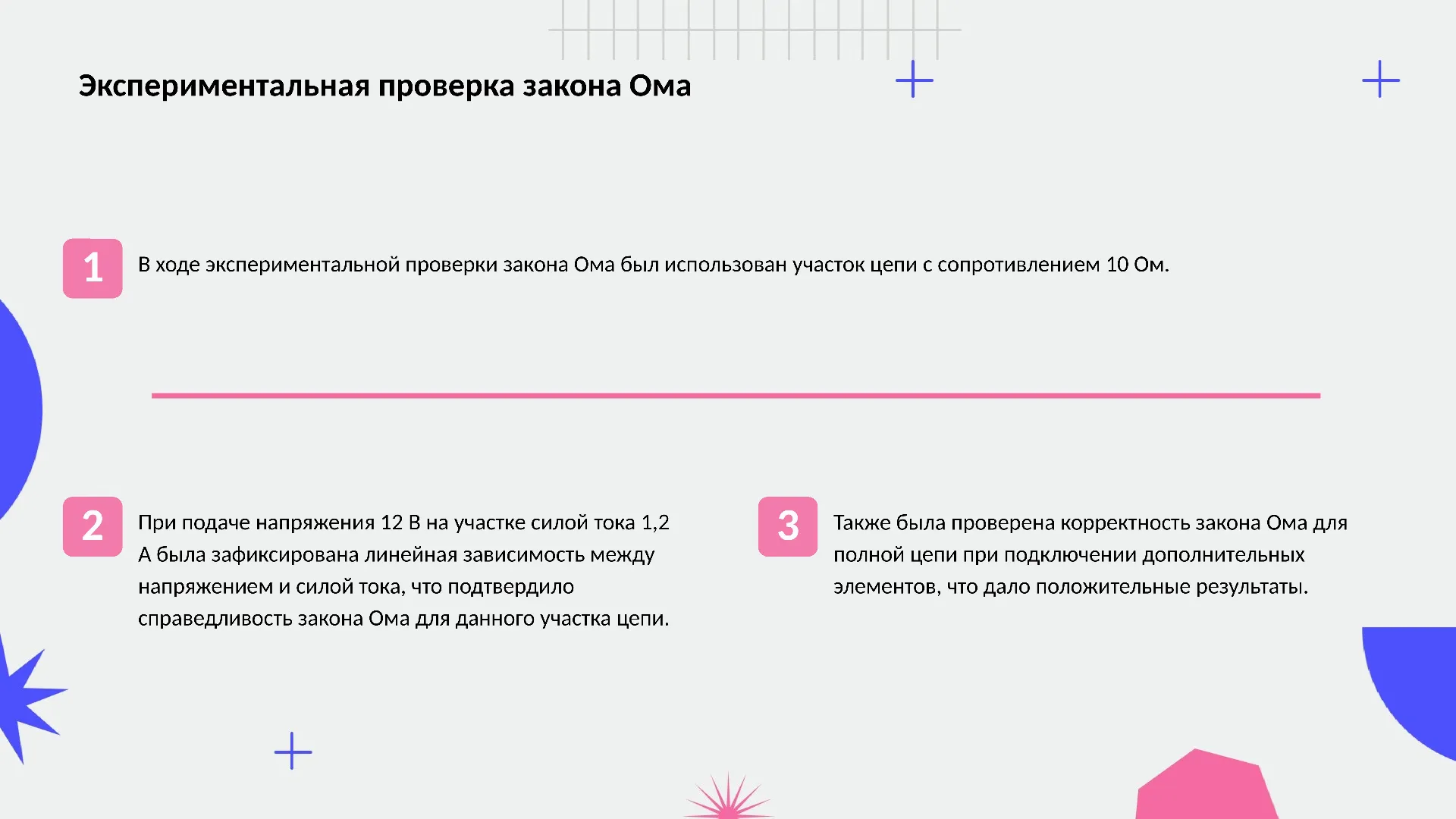

Экспериментальная проверка закона Ома

В ходе экспериментальной проверки закона Ома был использован участок цепи с сопротивлением 10 Ом.

1

При подаче напряжения 12 В на участке силой тока 1,2 А была зафиксирована линейная зависимость между напряжением и силой тока, что подтвердило справедливость закона Ома для данного участка цепи.

2

Также была проверена корректность закона Ома для полной цепи при подключении дополнительных элементов, что дало положительные результаты.

3

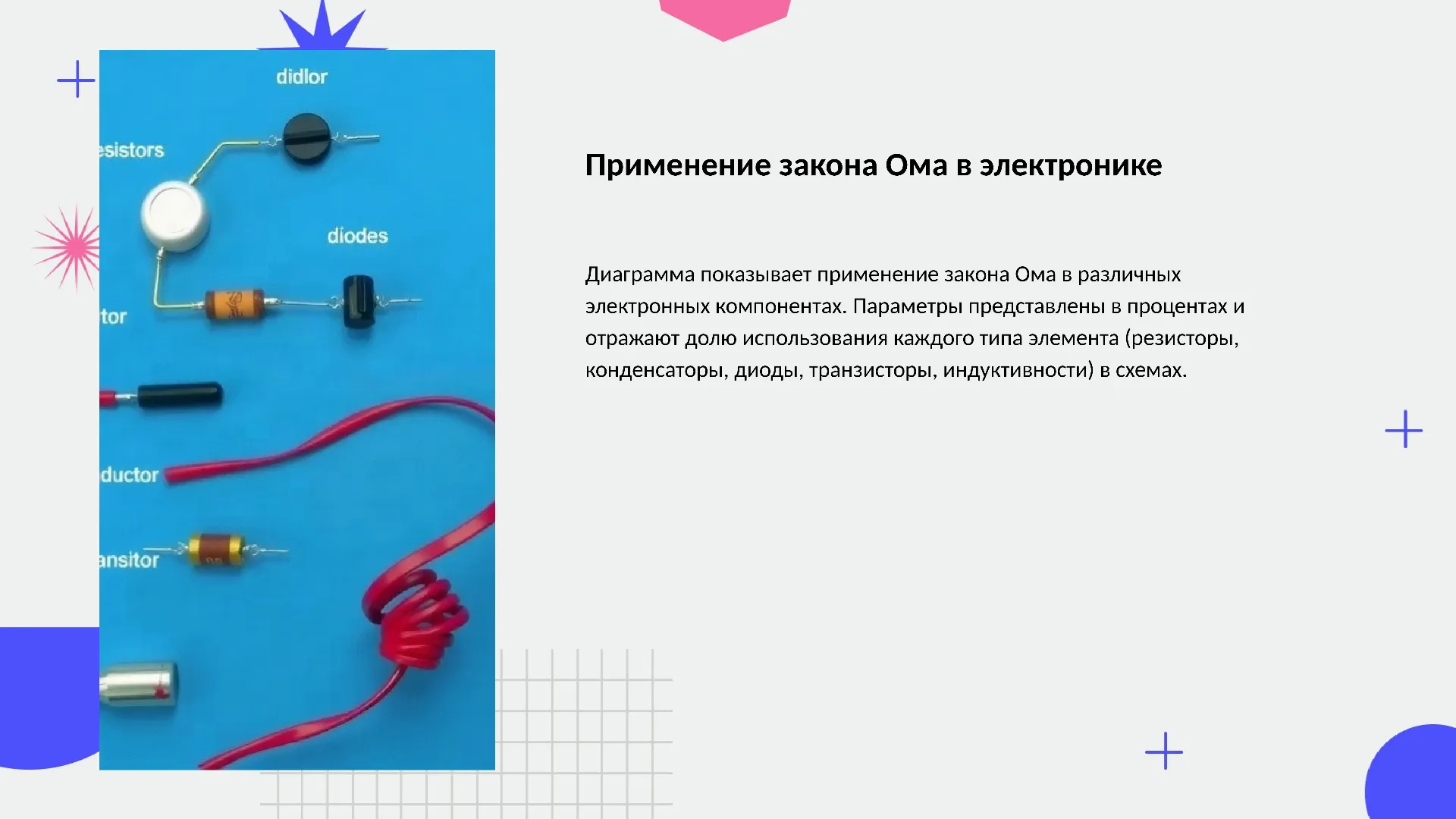

Применение закона Ома в электронике

Диаграмма показывает применение закона Ома в различных электронных компонентах. Параметры представлены в процентах и отражают долю использования каждого типа элемента (резисторы, конденсаторы, диоды, транзисторы, индуктивности) в схемах.

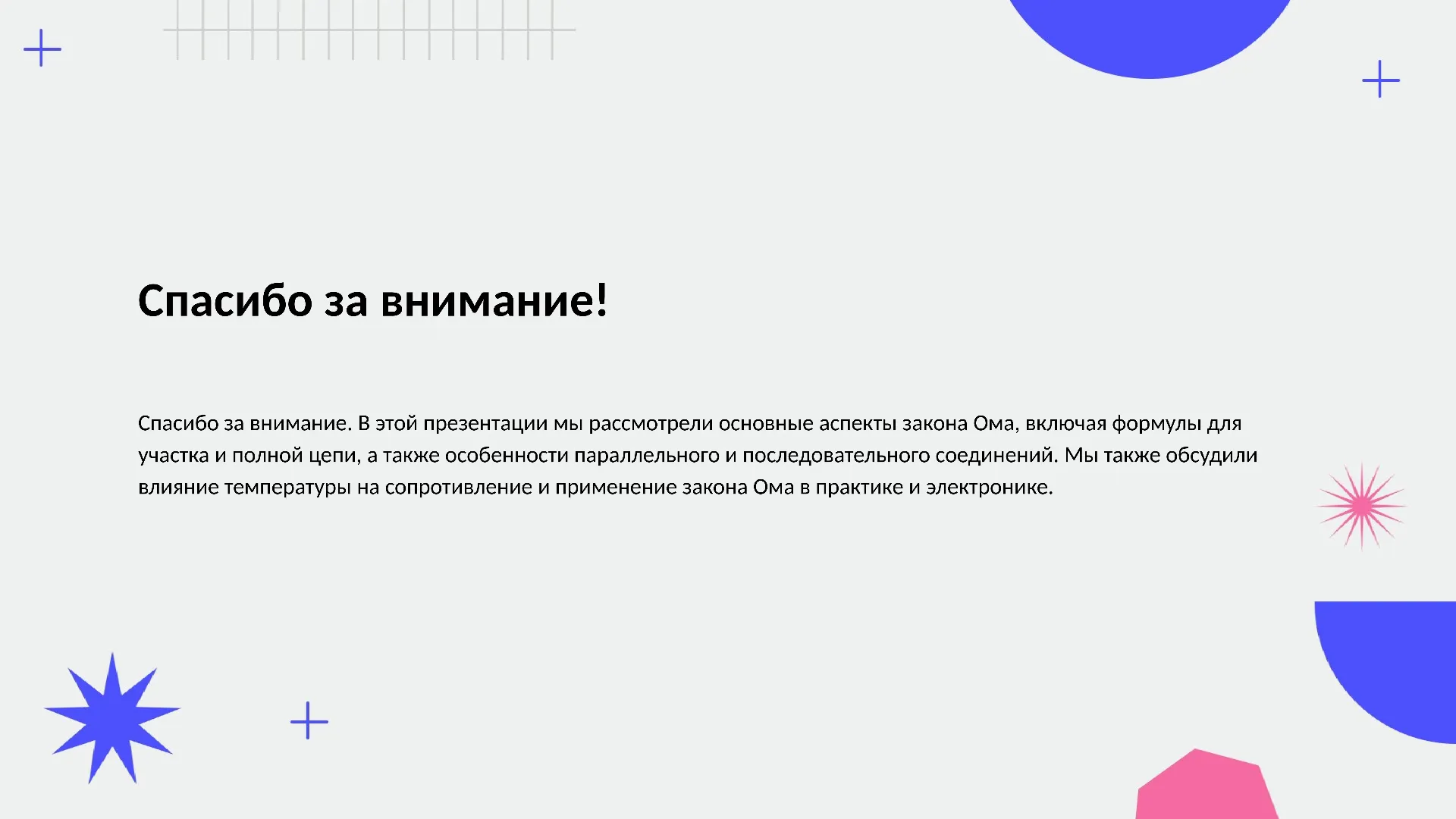

Спасибо за внимание!
